要求の厳しい産業オートメーション向けに、景月昆山を提供しますModbus ヘビーデューティエンコーダ正確な位置フィードバック、機器モニタリング、モーション制御のための信頼できるソリューションとして。過酷な環境向けに設計されたこの 58 mm エンコーダは、工業用金属ハウジング、IP65 ～ IP68 保護、高分解能磁気センシング、イーサネット Modbus TCP 通信を組み合わせて、要求の厳しい鉄鋼、石油化学、鉱山、建設、製造のアプリケーションをサポートします。
頑丈なエンコーダは、シャフトの位置を測定するだけではありません。産業オートメーションでは、コントローラーが機械の位置、回転、動きを理解できるようにする重要なフィードバック デバイスとして機能します。粉塵、オイルミスト、振動、電磁干渉、温度変動、または継続的な機械負荷の周囲で機器が動作する場合、従来のフィードバック デバイスでは十分な信頼性が得られない可能性があります。
のModbus ヘビーデューティエンコーダは、強化された 58 mm 構造、アルミニウム合金またはオプションのステンレス鋼ハウジング、IP65 ～ IP68 保護、絶対シングルターンおよびマルチターン測定、イーサネット Modbus TCP 通信を通じてこれらの課題に対処します。シングルターン分解能は最大 18 ビット、マルチターン分解能は最大 14 ビット、伝送速度は 10/100 Mbit で、最新の産業用制御システムに実用的なフィードバック ソリューションを提供します。
目次
- 産業オートメーションにおいてヘビーデューティエンコーダ設計が重要なのはなぜですか?
- 工業用エンコーダのフィードバックに Modbus 通信を選択する理由
- Modbus ヘビーデューティエンコーダの主な機能は何ですか?
- 購入者はどのような技術的パラメータを評価する必要がありますか?
- Modbus ヘビーデューティエンコーダはどこで使用できますか?
- エンジニアは適切なエンコーダをどのように選択すればよいでしょうか?
- 産業上の信頼性はどのように向上するのでしょうか?
- よくある質問
産業オートメーションにおいてヘビーデューティエンコーダ設計が重要なのはなぜですか?
産業用機械が実験室環境で動作することはほとんどありません。鉄鋼生産ライン、油田設備、精油所機械、鉱山システム、紙加工設備、大型建設機械では、フィードバック コンポーネントが厳しい機械的ストレスや環境ストレスにさらされる可能性があります。
このような環境に設置されるエンコーダは、機械的な回転を信頼できるデジタル位置情報に継続的に変換する必要があります。フィードバック信号が不安定になると、コントローラーは機械の位置や速度に関する正確な情報を失い、生産品質や装置の安全性に影響を与える可能性があります。
したがって、耐久性の高い設計では、次のようないくつかの要因に同時に対処する必要があります。
- 環境保護:防塵、防水、オイルミストなどに対する耐性。
- 機械的耐久性:振動、衝撃、シャフト負荷に耐える能力。
- 電気的信頼性:産業用電磁妨害下でも安定した通信。
- 位置精度:マシンのモーション制御要件に十分な解像度。
- 長期運用:継続的な工業生産における信頼性の高いパフォーマンス。
参照エンコーダは 58 mm のハウジングを使用し、IP65 または IP68 の保護を提供します。その機械設計は、最大 200 N のラジアル シャフト荷重と最大 100 N のアキシアル荷重をサポートします。また、6 ms で 1000 m/s² の耐衝撃性と最大 20g の耐振動性も仕様化されています。 :contentReference[oaicite:0]{index=0}
工業用エンコーダのフィードバックに Modbus 通信を選択する理由
エンコーダを既存の自動化アーキテクチャに統合する場合、通信の互換性は重要な考慮事項です。 Modbus は産業用制御環境で広く認識されており、コントローラー、PLC、産業用コンピューター、その他のデバイスが構造化データを交換する必要がある場合に実用的な選択肢となっています。
注目のModbus ヘビーデューティエンコーダEthernet Modbus TCP 通信を使用し、TCP/IP および UDP をサポートします。そのイーサネット インターフェイスは 10/100 Mbit の伝送速度を提供し、従来のポイントツーポイント信号伝送のみに依存するのではなく、エンコーダのフィードバックを産業ネットワークの一部にすることができます。 :contentReference[oaicite:1]{index=1}
このアプローチには、いくつかの実用的な利点があります。
- 産業用イーサネット アーキテクチャとの互換性が向上しました。
- 互換性のある PLC および自動化システムとの便利な統合。
- 位置情報をデジタル伝送。
- 柔軟な構成およびプログラミング機能。
- 複数のデバイスが産業用通信ネットワークを共有する場合の複雑さが軽減されます。
さまざまなエンコーダ技術を比較する購入者は、通信プロトコルを個別に検討するのではなく、解像度、機械的寸法、環境保護、電気仕様、コントローラの互換性と合わせて評価する必要があります。
Modbus ヘビーデューティエンコーダの主な機能は何ですか?
エンコーダは、センシング技術、産業用ネットワーキング、機械的保護、および構成可能なフィードバック機能を 1 つのコンパクトなデバイスに組み合わせています。製品仕様によると、主な機能は次のとおりです。

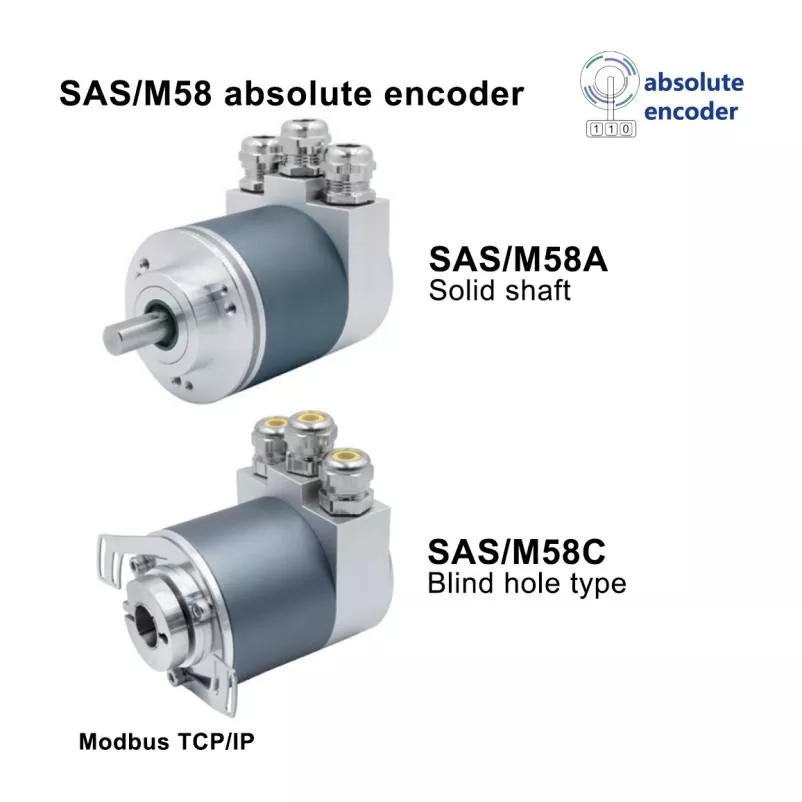

- 58 mm 工業用ハウジング:中実軸または止まり穴構成で利用可能です。
- 高解像度の磁気センシング:シングルターン分解能は 18 ビットに達することができ、マルチターン分解能は 14 ビットに達することができます。
- 絶対測定:シングルターンとマルチターンの両方のエンコーダ構成をサポートします。
- イーサネット Modbus TCP:ネットワークベースの産業用通信用に設計されています。
- 幅広い電源:DC10～30Vで動作します。
- 産業上の保護:IP65 および IP68 オプションが利用可能です。
- 電気的保護:逆極性、短絡、雷、静電気に対する保護機能を備えています。
- 高速動作：最高回転速度は 6000 rpm に指定されています。
- 温度適応性:標準動作温度は -30°C ～ +85°C ですが、オプションで -40°C ～ +85°C も利用可能です。
もう 1 つの重要な特徴は、永続的な絶対的なマルチターン位置技術です。これにより、継続的な電力の利用に依存せずに位置情報を保持できるため、停電後に位置情報が失われるリスクを軽減できます。 :contentReference[oaicite:2]{index=2}
購入者はどのような技術的パラメータを評価する必要がありますか?
通信プロトコルのみに基づいて産業用エンコーダを選択すると、後で互換性の問題が発生する可能性があります。調達チームと自動化エンジニアは、モデルを選択する前に完全な技術仕様を検討する必要があります。
| パラメータ | 仕様 | なぜそれが重要なのか |
|---|---|---|
| ハウジング直径 | 58mm | 機械的な取り付けの互換性を判断します |
| ハウジング材質 | アルミニウム;ステンレス鋼（オプション） | 要求の厳しい産業環境をサポート |
| コミュニケーション | イーサネット Modbus TCP | 産業用ネットワークの統合を可能にします |
| シングルターンの解決策 | 18ビットまで | 詳細な角度位置フィードバックを提供します |
| マルチターン解像度 | 最大14ビット | 拡張回転位置測定をサポート |
| 電源 | DC10～30V | 一般的な産業用 DC 電源アーキテクチャに適合 |
| 伝送速度 | 10/100メガビット | Ethernetベースのデータ通信をサポート |
| 最高速度 | 6000rpm | 回転動作範囲の上限を定義します |
| 保護等級 | IP65 / IP68 | 防塵・防水性の向上 |
| 動作温度 | -30℃～+85℃ | 厳しい工業用温度条件をサポート |
| 始動トルク | <0.05 Nm | 始動時の機械的負荷を最小限に抑えるのに役立ちます |
| 軸荷重 | ラジアル 200 N;軸方向100N | 機械設備の設計に関するガイダンスを提供します |
本仕様はメーカー公表の製品情報をもとに記載しております。実際のシステムの選択では、マシンの機械的インターフェイス、コントローラー構成、通信アーキテクチャ、環境条件、および必要なフィードバック性能も考慮する必要があります。 :contentReference[oaicite:3]{index=3}
Modbus ヘビーデューティエンコーダはどこで使用できますか?
このエンコーダのコンセプトの主な強みは、環境耐久性とデジタル位置フィードバックの両方が重要なアプリケーションに適していることです。公開された出願情報では、いくつかの重工業部門が特定されています。
鉄鋼と冶金
鉄鋼の生産には、高温、粉塵、振動、および要求の厳しい連続運転サイクルが伴う場合があります。密閉型の頑丈なエンコーダは、生産ライン、資材運搬装置、自動機械に位置フィードバックを提供できます。
石油化学および油田設備
石油化学施設や油田での作業では、機器がオイルミスト、粉塵、振動、電磁干渉にさらされる可能性があります。強力な環境保護と産業用通信機能を備えたエンコーダは、機器の監視と自動制御をサポートできます。
鉱山機械
鉱山機械には、厳しい機械条件および環境条件下で動作できるコンポーネントが必要です。位置フィードバック機器を選択する場合、IP 定格の保護、耐衝撃性、耐振動性、および堅牢なハウジングが特に重要です。
建設重機
大型建設機械は、多くの場合、自動化された動きと制御のために正確な位置情報に依存します。耐久性の高いエンコーダは、従来のセンサーでは十分な環境耐久性が得られない場合に、回転位置の監視とフィードバックに使用できます。
製紙および工業生産ライン
予期しないセンサーの故障により生産が中断される可能性があるため、連続生産装置は信頼性の高いフィードバックから恩恵を受けます。エンコーダは、産業生産システムにおける位置監視と自動制御をサポートできます。
メーカーは、関連する用途として、鉄鋼製造、冶金、製紙、石油化学施設、製油所、油田、鉱山機械、大型巻上装置、発電ユニット、建設重機を具体的に挙げています。 :contentReference[oaicite:4]{index=4}
エンジニアは適切なエンコーダをどのように選択すればよいでしょうか?
調達するときは、Modbus ヘビーデューティエンコーダ中国のメーカーやサプライヤーの場合、エンジニアは価格や通信プロトコルだけに焦点を当てるのではなく、アプリケーション全体を評価する必要があります。
- 機械寸法を確認してください。フランジ、軸の種類、軸径、取付方法、取付スペースをご確認ください。
- 解像度要件を定義します。12 ビット、13 ビット、16 ビット、またはそれ以上のシングルターン分解能が必要かどうかを決定します。
- シングルターン動作かマルチターン動作かを決定します。広範囲の回転移動を伴うアプリケーションでは、複数回転の絶対フィードバックが必要になる場合があります。
- 環境条件を確認してください。塵埃、水、油、振動、衝撃、温度、腐食を考慮してください。
- 通信の互換性を確認します。Ethernet Modbus TCP が PLC、コントローラ、または産業用コンピュータでサポートされていることを確認します。
- 電気的保護を評価します。産業用設備では、逆極性、短絡、落雷、および静電気からの保護が重要となる場合があります。
- カスタマイズを検討してください。シャフトの寸法、ハウジングの材質、温度範囲、コネクタ、および機械的構成が機器に適合する必要がある場合があります。
公開されたモデルは、カスタマイズ可能なオプションとして 6、8、10、12、15 mm のスピンドル サイズに加え、3 つの M12 コネクタとラジアル側またはアキシャル後方のケーブル出口構成をサポートします。 :contentReference[oaicite:5]{index=5}
産業上の信頼性はどのように向上するのでしょうか?
産業用モーションコントロールの信頼性は、正確なセンシング、機械的耐久性、電気的保護、および適切なシステム統合の組み合わせから生まれます。 Modbus Heavy Duty Encoder は、これら 4 つの領域を中心に設計されています。
磁気誘導技術は絶対位置フィードバックを提供し、強化されたハウジングは内部コンポーネントを過酷な環境条件から保護します。エンコーダには、設置ミスや産業用電気障害の影響を軽減するための耐干渉特性、ステータス表示、および電気保護機能も組み込まれています。 :contentReference[oaicite:6]{index=6}
長期的な信頼性は、製造と検証の実践にも依存します。メーカーの公開情報によれば、同社の製品は 24 ～ 48 時間の高温連続老化試験を受けると記載されています。このタイプのテストは、導入前に長時間使用した場合の安定した動作を検証することを目的としています。 :contentReference[oaicite:7]{index=7}
産業用の購入者にとって、これは重要です。エンコーダのコストは、ダウンタイム、メンテナンス要件、設置の手間、不正確な位置フィードバックの潜在的な影響とは別に評価されるべきではないからです。
よくある質問
Modbus ヘビーデューティエンコーダとは何ですか?
Modbus ヘビーデューティ エンコーダは、要求の厳しい環境向けに設計された工業用位置フィードバック デバイスです。堅牢な機械構造と Modbus ベースのデジタル通信を組み合わせて、産業用制御システムに位置情報を提供します。
このエンコーダはどのような通信プロトコルを使用しますか?
参照モデルは Ethernet Modbus TCP を使用し、TCP/IP および UDP 通信をサポートします。指定された伝送速度は 10/100 Mbit です。 :contentReference[oaicite:8]{index=8}
最大解像度はどれくらいですか?
エンコーダは、最大 18 ビットのシングルターン分解能と最大 14 ビットのマルチターン分解能をサポートします。アプリケーション要件に応じて、さまざまな解像度構成を選択できます。 :contentReference[oaicite:9]{index=9}
過酷な環境でも動作できますか?
はい。エンコーダは重工業環境向けに設計されており、IP65 または IP68 保護を備えています。その仕様には、振動と衝撃に対する耐性も含まれており、標準動作温度範囲は -30°C ～ +85°C です。 :contentReference[oaicite:10]{index=10}
このタイプのエンコーダはどの業界で一般的に使用されていますか?
一般的な用途には、鉄鋼および冶金、石油化学施設、油田、鉱業、製紙、発電装置、巻上機、建設重機などがあります。
エンコーダーはカスタマイズできますか?
カスタマイズ オプションには、シャフト寸法、ハウジング材質、温度範囲、機械的構成、コネクタ配置、ケーブル出口方向が含まれます。エンジニアは、カスタマイズされたソリューションをリクエストする場合、マシンの設置と通信の要件を提供する必要があります。
最終的な考え
信頼性の高いエンコーダは、特に粉塵、振動、温度変化、湿気、電磁干渉、または連続生産条件下で機械が動作する場合に、正確な産業動作フィードバックの基礎となります。 58 mm の工業用構造、IP65 ～ IP68 保護、絶対シングルターンおよびマルチターン測定、高分解能磁気センシング、電気保護機能、およびイーサネット Modbus TCP 通信を備えた、Modbus ヘビーデューティエンコーダ要求の厳しい自動化アプリケーションに強力なオプションを提供します。エンコーダの仕様を評価している場合、新しい自動化システムを計画している場合、または既存のフィードバック デバイスを置き換えている場合は、お問い合わせアプリケーション要件、機械構成、通信システム、カスタマイズ オプション、調達ニーズについて話し合います。
