産業オートメーションでは、より高い精度、より速いサイクルタイム、より信頼性の高いモーションコントロールが求められるため、海の動き高度な機能を提供しますリニアドライブモーター要求の高い精密用途向けに設計されたソリューション。これらのモーターは、電気エネルギーを直線運動に直接変換することにより、駆動経路における従来の機械伝達コンポーネントの必要性を排除し、機器メーカーが位置決め性能を向上させ、バックラッシュ関連の誤差を削減し、生産効率を最適化するのに役立ちます。
記事の概要:リニアドライブモーターは、精密製造や自動化装置に直接制御された直線運動を提供します。このガイドでは、テクノロジーがどのように機能するかを説明し、鉄心設計と鉄心なし設計を比較し、重要な性能パラメータをレビューし、半導体製造、CNC 加工、新エネルギー生産、工業検査におけるアプリケーションを探ります。また、エンジニアや購買チームが適切なソリューションを特定するのに役立つ実用的な選択基準についても概説します。
リニアドライブモーターは、ボールネジ、ベルト、またはギア機構を介して変換する必要がある回転運動を生成するのではなく、直線運動を直接生成する電磁アクチュエーターです。正確な位置決め、急速な加速、スムーズな動き、反復可能な動作が不可欠なアプリケーションで広く使用されています。
一般的なダイレクトドライブ構成では、電磁可動コンポーネントが永久磁石トラックと相互作用して推力を生成します。適切なサーボドライブ、位置フィードバックデバイス、およびリニアガイドと統合すると、モーターは制御された動作軸の一部になります。
従来のネジ駆動システムとは異なり、ダイレクトドライブ設計により、駆動経路から機械的なトランスミッションのバックラッシュが排除されます。このため、頻繁な方向変更、高速位置決め、一貫した動作精度が必要なアプリケーションにとって特に魅力的です。
海の動きは、SMJ平形磁性鉄心シリーズ、SMUC中間磁性鉄心シリーズ、SMU-H両側磁性鉄心シリーズ、SMU両側磁性鉄心なしシリーズなど、いくつかのリニアモータ構成を提供しています。アプリケーション固有の要件に合わせて、半密閉型 SMJE 構成および完全密閉型 SMJD 構成も利用できます。
製品の詳細については、SEA MOTION リニアドライブモーターの製品ページをご覧ください。
リニアドライブモーターの動作原理は電磁力に基づいています。互換性のあるサーボ ドライブは、制御された電流をモーター巻線に供給します。結果として生じる磁場は、モータートラックに沿って永久磁石と相互作用し、線形推力を生成します。
コントローラは、必要な位置、速度、加速度に応じて電流コマンドと動作コマンドを調整します。フィードバック装置が組み込まれている場合、制御システムは実際の動きと目標位置を継続的に比較し、偏差を修正できます。
一般的な直線運動システムには次のコンポーネントが含まれます。
モーターは直線推力を直接生成するため、ネジやベルト駆動の機構に影響を与える可能性のあるピッチ誤差、バックラッシュ、トランスミッションのコンプライアンスを回避します。ただし、総合的な精度はエンコーダ、サーボのチューニング、ガイドの品質、熱的安定性、取り付け精度、機械の構造に依存します。
ダイレクトドライブにより機械的なトランスミッションのバックラッシュが排除され、一貫した位置決めと再現性の実現が容易になります。これは、精密な切断、電子部品の配置、光学検査、および自動組み立てに役立ちます。
リニア モーターは、動作コマンドの変化に迅速に応答できます。適切な構成では、これにより、ハイサイクル生産装置の搬送時間の短縮、往復動作の高速化、およびスループットの向上が可能になります。
駆動経路からネジ、ベルト、またはギアトランスミッションを取り除くと、それらのコンポーネントに関連する摩耗が軽減されます。したがって、ガイド、ベアリング、冷却装置、その他のシステムコンポーネントには適切な保守が必要ですが、メンテナンスの必要性は減少する可能性があります。
適切なフィードバックと制御調整により、リニアドライブモーターは繰り返される動作サイクルにわたって安定した動作を提供できます。これにより、メーカーは精密検査、接着、塗布、機械加工中に一貫した加工条件を維持することができます。
リニア モーターは、短いストロークの位置決め、長い移動距離の移動、および同期した多軸配置をサポートできます。それらの適合性は、必要な推力、トラック長、設置スペース、熱設計、制御アーキテクチャによって異なります。
リニアモーターの構造が異なれば、エンジニアリング上の優先順位も異なります。鉄心設計と鉄心なし設計の選択は、アプリケーションの推力要件、力リップル耐性、磁気吸引力、熱挙動、利用可能な設置スペースに基づいて行う必要があります。
| モーターの設計 | 主な特徴 | 潜在的な用途 | 選択の考慮事項 |
|---|---|---|---|
| 平型磁性鉄心 | コンパクトな磁気構造と高い推力ポテンシャル | CNC装置と産業オートメーション | 力のリップルと磁気吸引力の評価 |
| 中間磁性鉄心 | 代替の磁気および機械的配置 | 特殊な精密動作軸 | 取り付け形状と必要な推力を確認してください |
| 両側磁性鉄心 | 両面マグネット配置 | ハイダイナミックな産業用ポジショニング | 構造統合と磁力の評価 |
| 両面磁性鉄なし | ムービングコイルアセンブリには鉄心がありません | 精密検査、電子アセンブリ、低力リップル用途 | 連続推力と熱制限を確認する |

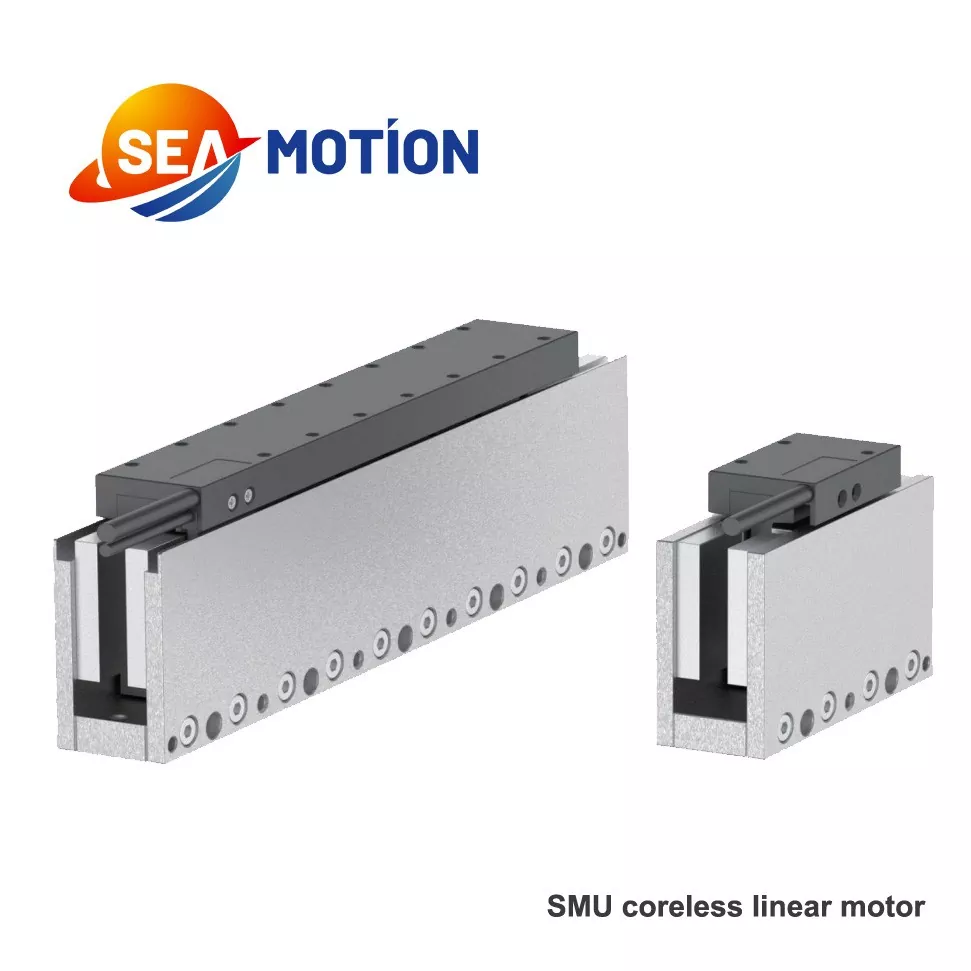

海の動き の SMU シリーズは、スムーズな動作と低い磁力が設計上の重要な考慮事項となる用途向けに、アイロンレスのオプションを提供します。 SMJ、SMUC、および SMU-H ファミリは、推力、サイズ、統合要件の他の組み合わせに対応する鉄心の代替品を提供します。
デザインの特徴はモデルによって異なります。エンジニアはモーターの選択を最終的に行う前に、関連する力-速度曲線、寸法図、および動作限界を確認する必要があります。
リニアドライブモーターの選択には、最高速度やピーク推力を比較するだけでは不十分です。モーターは、加速の短期間の要求と生産サイクルの継続的な要求の両方を満たさなければなりません。
次の表は、SEA MOTION SMU21 アイアンレス リニア ドライブ モーター シリーズについて公開されている代表的な仕様をまとめたものです。
| パラメータ | SMU21-78 | SMU21-138 | SMU21-198 | SMU21-258 |
|---|---|---|---|---|
| ピーク推力 | 105N | 210N | 315N | 420N |
| 連続推力 | 30N | 60N | 90N | 120N |
| コイルの長さ | 78mm | 138mm | 198mm | 258mm |
| 最大連続電力 | 49W | 100W | 145W | 195W |
| 磁気ピッチ | 30mm | 30mm | 30mm | 30mm |
重要：この表は、公開されているシリーズ仕様のモデルレベルの値をまとめたものです。最大速度、電流、巻線構成、およびその他の電気的特性は、モデルおよび巻線オプションによって異なります。技術的な決定を下す前に、メーカーの完全なデータシートを参照してください。
仕様シートを検討するときは、次のパラメータを優先してください。
最も信頼性の高い比較を行うには、単一の主要な仕様に基づいてモーターを選択するのではなく、予想される負荷、加速プロファイル、デューティ サイクル、および熱条件を合わせて評価します。
ダイレクトドライブ、動的応答、および制御可能な位置決めの組み合わせにより、リニアドライブモーターは幅広い産業用途に適しています。
ウェーハのハンドリング、精密な位置合わせ、検査ステージ、およびディスプレイパネルの処理では、位置決め誤差を最小限に抑えた反復可能な動作が必要となる場合があります。リニア モーターは、機器設計者がこれらの要求の厳しいプロセス向けに応答性の高い動作軸を構築するのに役立ちます。
高速マシニング センター、レーザー切断システム、精密彫刻装置は、高速加速とスクリュー ドライブのバックラッシュの除去によって恩恵を受けることができます。機械の剛性、切削抵抗、熱制御は、最終的な加工精度にとって引き続き重要です。
バッテリーの電極の取り扱い、積み重ね、部品の位置合わせ、太陽電池の検査には、高速動作の繰り返しが含まれることがよくあります。適切なサイズのモーターは、一貫した位置を維持しながらこれらの動作を調整するのに役立ちます。
エレクトロニクス製造では、部品の配置、分配、接着、仕分け、外観検査に精密な動作が使用されます。ダイレクトドライブ軸は、短いサイクルタイムと、繰り返しの動作にわたる制御された動作をサポートできます。
イメージング プラットフォーム、実験器具、科学測定機器には、スムーズで制御された動きが必要な場合があります。適切なモーターとフィードバック システムは、ノイズ、精度、清浄度、安全性、およびデューティ サイクルの要件に従って選択する必要があります。
海の動きは、高精度レーザー切断や視覚認識・検査システムなど、リニアモーター技術をベースにした機器の開発も行っています。同社のリニア モーター ソリューションを調べて、より幅広い製品範囲を理解してください。
構造化された選択プロセスは、エンジニアリングの変更を削減し、過大なサイズや不必要に高価なモーションコンポーネントを回避するのに役立ちます。お見積りを依頼する前に、使用条件をできるだけ明確に定義してください。
寸法図、力-速度曲線、電気仕様、推奨されるドライブの互換性、試運転中の技術サポートについてサプライヤーに問い合わせることも役立ちます。
購買チームの場合、追加の考慮事項には、生産の一貫性、検査手順、配送能力、スペアパーツの入手可能性、およびアフターサポートが含まれます。 SEA MOTION は、アップグレードされたクリーン ワークショップが 2026 年初めに稼働を開始し、生産能力が向上し、製品の一貫性と配送効率の向上をサポートしたと報告しています。
従来の回転サーボ モーターは回転運動を生成しますが、直線変位を生成するにはボール ネジ、ベルト、またはギアボックスが必要となる場合があります。リニアドライブモーターは直線推力を直接生成するため、駆動経路に機械的な伝達コンポーネントが必要ありません。
はい。リニアモーターは、モーター、サーボドライブ、フィードバックシステム、機械構造が正しく適合している場合に、急速な加速と高速位置決めを実現できます。達成可能なパフォーマンスは、特定のモデルとアプリケーション条件によって異なります。
鉄心モータは電磁アセンブリに鉄心を使用しており、コンパクトな設計で高い推力を提供できます。アイアンレスモーターは可動コイルアセンブリの鉄心を排除し、コギングと磁気吸引力を低減します。最適な選択は、アプリケーションの推力、滑らかさ、統合要件によって異なります。
ダイレクトドライブ機構により、従来のネジやベルトによる伝動に伴う摩耗がなくなりました。ただし、完全なモーション システムでは、ガイドの潤滑、ケーブルの検査、クリーニング、冷却システムのメンテナンス、および定期的な性能チェックが必要な場合があります。
加速度、摩擦、外部負荷、プロセス力など、動作サイクル全体で必要な力を計算します。次に、デューティ サイクルと熱条件を評価します。選択したモーターは、連続的な要件とピーク力の要求を満たさなければなりません。
海の動き は、SMJ、SMUC、SMU-H、および SMU リニア モータ シリーズに加え、半密閉型 SMJE および完全密閉型 SMJD 構成を提供しています。必要な移動量、力、設置条件、用途に応じて、可用性と適合性をメーカーに確認する必要があります。
必要な推力、移動質量、ストローク長、最高速度、加速度、動作サイクル、設置寸法、電源、フィードバック要件、使用用途をご入力ください。関連する図面や既存の機器の仕様を共有することも、サプライヤーが適切な構成を推奨するのに役立ちます。
リニアドライブモーターは、正確な位置決め、迅速な動的応答、機械的トランスミッションコンポーネントへの依存の軽減を求めるメーカーにとって貴重なオプションです。その利点は、半導体装置、CNC 加工、バッテリー製造、電子アセンブリ、自動検査において特に顕著です。ただし、実装を成功させるには、推力、速度、熱制限、フィードバック、機械的統合を慎重に評価する必要があります。
海の動き は、複数のリニア モーター構成と産業用モーション コントロール アプリケーションの技術サポートを提供します。新しい機械設計を評価している場合、または既存のモーション軸をアップグレードしている場合は、リニア ドライブ モーターの製品ページにアクセスして、利用可能なオプションを確認してください。動作要件について話し合い、適切なモデルを比較し、製品仕様と見積もりを入手するには、SEA MOTION にお問い合わせください。次の自動化プロジェクトに関するカスタマイズされた推奨事項と支援については、お問い合わせ今日。
