SEA MOTIONはモーター効率を効果的に高める特殊巻線方式を採用しています。この巻き方は海外の一流ブランドでも採用されています。巻き方はコアレスモーターの性能に大きく影響します。 SEA MOTION 技術チームは、この巻線方法と対応する自動巻線機械を開発するために、技術的課題の研究と克服に何年も費やしてきました。

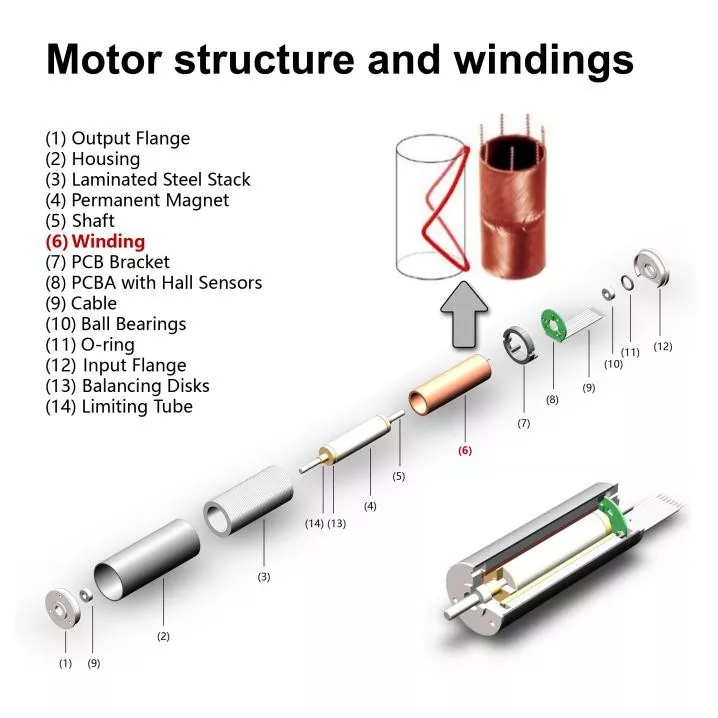

モーター構造部品リスト1.出力フランジ
2. ハウジング
3. ラミネート鋼スタック
4. 永久磁石
5. シャフト
6. 巻き取り
7. PCB ブラケット
8. ホールセンサー付きPCBA
9. ケーブル
10. ボールベアリング
11. Oリング
12. 入力フランジ
13. ディスクのバランスをとる
14. リミッティングチューブ
エンコーダ フィードバックに関しては、SEA MOTION コアレス モーターは、磁気エンコーダ フィードバックと光学式エンコーダ フィードバックの両方に加え、インクリメンタルおよびアブソリュート マルチターン フィードバックをサポートしています。コアレスモーターの高出力トルクを実現する遊星歯車モジュールを提供します。
ここでは、SEA MOTION コアレスモーターの仕様を国内の競合他社および主要な国際ブランドと比較します。このデータは公式ウェブサイトから引用しています。
同じサイズの場合、性能やパラメータがわずかに向上しただけでも、設計、製造、QC に課題が生じます。
|
パラメータ |
当社のモーター |
マクソン |
ファールハーバー |
ポルテスキャップ |
その他のブランド |
|
ブランド |
当社のモーター |
マクソン |
ファールハーバー |
ポルテスキャップ |
その他のブランド |
|
モデル |
EC1636 |
EC-Max1636 |
B1628 |
16ECP36 |
EC 1636 |
|
直径/mm |
16 |
16 |
16 |
16 |
16 |
|
定格電圧 / V |
24 |
24 |
24 |
24 |
24 |
|
最大効率 / % |
72 |
71 |
69 |
/ |
72.2 |
|
無負荷速度/rpm |
15600 |
11900 |
31600 |
12420 |
14668 |
|
無負荷電流 / mA |
90 |
31.9 |
45 |
35 |
50 |
|
相抵抗 / Ω |
6.12 |
20.5 |
15.2 |
21 |
10.8 |
|
最大連続トルク / mNM |
7 |
8.19 |
3.3 |
7.2 |
6 |
|
ストールトルク / mNM |
56.4 |
22 |
11 |
/ |
33 |
|
速度定数 / rpm/V |
653 |
510 |
1349 |
543 |
625 |
|
トルク定数/mNM/A |
14.4 |
18.7 |
7.08 |
17.6 |
15.3 |
|
傾き/rpm/mNM |
277 |
556 |
2896 |
648 |
444 |
|
機械時定数 / ms |
2.23 |
4.95 |
16.4 |
3.7 |
2.9 |
|
慣性モーメント / gcm² |
0.756 |
0.85 |
0.54 |
0.6 |
0.62 |
|
長さ/mm |
36 |
36 |
28 |
36 |
36 |
|
パラメータ |
当社のモーター |
マクソン |
ファールハーバー |
ポルテスキャップ |
その他のブランド |
|
ブランド |
当社のモーター |
マクソン |
ファールハーバー |
ポルテスキャップ |
その他のブランド |
|
モデル |
EC2248 |
EC-Max2248 |
B2057 |
22ECP45 |
EC 2248 |
|
直径/mm |
22 |
22 |
20 |
22 |
22 |
|
定格電圧 / V |
24 |
24 |
24 |
24 |
24 |
|
最大効率 / % |
78 |
76 |
84 |
/ |
79.7 |
|
無負荷速度/rpm |
12900 |
12900 |
24900 |
15700 |
12930 |
|
無負荷電流 / mA |
146 |
121 |
129 |
60 |
102 |
|
相抵抗 / Ω |
2.25 |
3.44 |
1.32 |
1.5 |
2.71 |
|
最大連続トルク / mNM |
20 |
22.7 |
19.5 |
29.4 |
18 |
|
ストールトルク / mNM |
187 |
121 |
172 |
/ |
153 |
|
速度定数 / rpm/V |
543 |
549 |
1010 |
654 |
545 |
|
トルク定数/mNM/A |
17.5 |
17.4 |
9.46 |
14.6 |
17.5 |
|
傾き/rpm/mNM |
69.8 |
109 |
141 |
67.2 |
84.3 |
|
機械時定数 / ms |
2.54 |
5.06 |
5.9 |
1.6 |
2.8 |
|
慣性モーメント / gcm² |
3.43 |
4.45 |
4 |
2.3 |
3.1 |
|
長さ/mm |
45 |
45 |
/ |
45 |
45 |
SEA MOTION コアレスモーターの利点は次のとおりです。
1. コアがないため、効率が高く、発熱が低くなります。
2. 低慣性モーメント：SEA MOTION コアレスモーターの慣性モーメントは従来のモーターの 1/10 ～ 1/5 であり、優れた動的性能を実現します。
3. コギングトルクがなく、極めてスムーズな作動を実現します。速度変動を2%以内に抑えた低速無振動運転です。
4. 小型サイズと高出力密度。
5. 電磁干渉が極めて低い。
6. モーター制御の直線性が優れています。
7. 完全に独立した制御可能な産業チェーン。
医療: 内視鏡、手術ロボット、精密ポンプ。
産業用: サーボ ジンバル、ロボットの器用なハンド、高精度オートメーション。
家庭用電化製品: ドローン、ハイエンドカメラの画像安定化、スマートウェアラブル。
航空宇宙: 小型サーボ、姿勢制御。

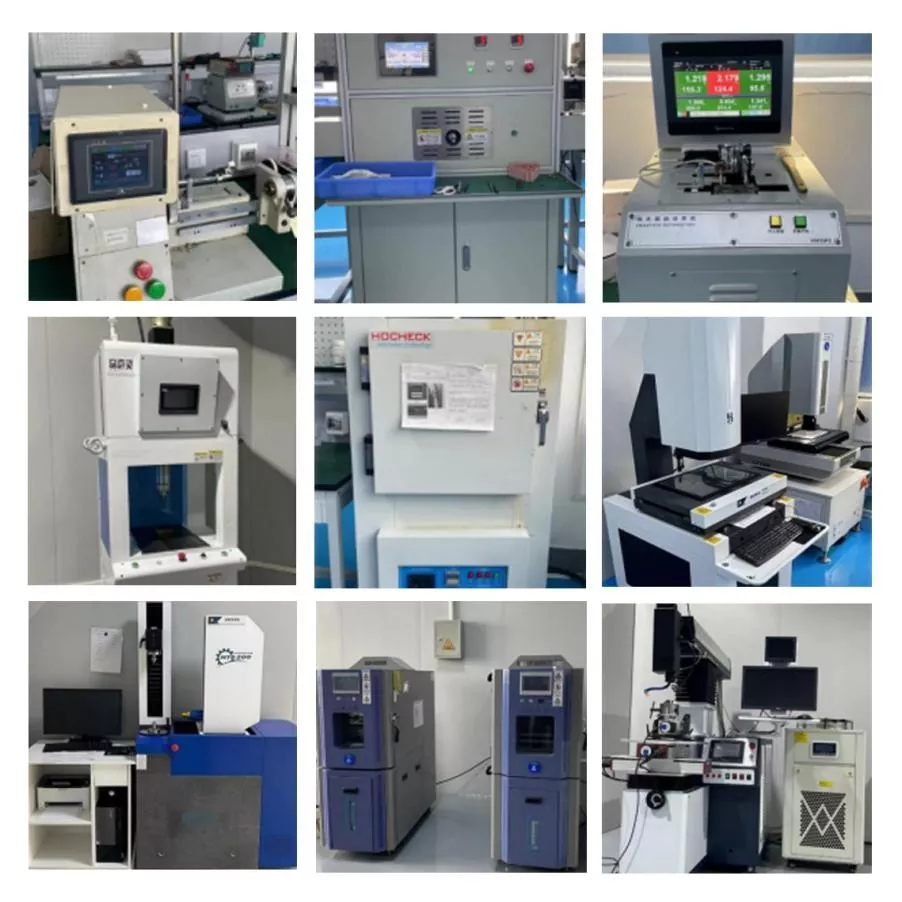

コアレスモーターの核となる設備はコイルの製造を中心に展開されます。したがって、巻線の製造は最も重要であり、コアレスモーターの性能を決定します。巻取方式に応じた全自動巻取装置を開発・設計しております。
2 番目のステップは、ワイヤー シートをプレスすることです。第三のステップは、ワイヤーシートをコイル状に巻き、コイル形状を形成することです。最後に高温で焼成して形状を整え、コイルの作製が完了します。
