リニアモジュール

割引価格で高品質のリニアモジュールを購入したいですか?世界中の親愛なるお客様、中国の工場からご購入ください。継続的な研究開発の反復、アップグレードされたクリーンな工場での生産、海外市場での検証によって強化された当社の製品は、安定した品質と輸入製品の優れた代替性を特徴としています。プロのサプライヤーとして、SEA MOTION は、世界のハイエンド製造調達における高精度および高動的モーションの需要を満たす標準化およびカスタマイズされた製品を提供します。

お問い合わせを送信

製品説明

SEA MOTION高性能リニアモジュールは、独自に研究したリニアドライブモータ技術に基づいて開発された、駆動構造、案内構造、制御構造を1つのコンパクトなユニットに統合した統合精密モーションコンポーネントです。

SEA MOTION リニアモジュールは、当社が独自に研究したリニアドライブモータ技術を使用して開発された、高性能の統合精密モーションコンポーネントです。駆動構造、案内構造、制御構造を一体化した非常にコンパクトなユニットとすることで、優れた運動効率を実現します。海外市場において、高価な海外ブランドに代わるコスト効率の高い主流の代替品としての地位を確立し、ハイエンドの産業オートメーション、精密加工、半導体製造装置に妥協のない信頼性を提供します。

主な構造上の利点

摩耗のないダイレクトドライブの革新: 従来のボールねじの代わりに高度なリニアモーター技術によって駆動される当社の製品は、トランスミッションのバックラッシュ、機械的摩耗、ピッチ誤差を完全に排除します。

超滑らかで高速なパフォーマンス: 優れた速度の滑らかさと動的応答を実現し、高加速度の産業サイクルでも信頼性の高い精度を保証します。

2026 年のクリーンワークショップ製造: 2026 年に当社の最新鋭のクリーンワークショップが完全に完成したことにより、当社の生産精度、製造歩留まり、および大量供給能力が包括的にアップグレードされました。

厳格な工場校正: 単一のリニアモジュールはすべて、厳格な多軸工場校正、顕微鏡精度のアライメントテスト、および集中的な動作経年劣化テストを受けて、絶対的な製品の一貫性を保証します。

柔軟な非標準開発: 強力な業界研究と学術協力に支えられ、大規模な量産と並行して、迅速なカスタマイズされた非標準開発を提供します。

対象となる産業用途

SEA MOTION リニアモジュールは、多様で非常に複雑な産業作業条件に適応するように設計されており、精度が要求される分野で優れています。

半導体処理装置: 非接触でパーティクル発生量が少ないダイレクトドライブの性質により、クリーンルームレベルのウェーハハンドリング、検査、パッケージングラインに適合します。

ハイエンド産業オートメーション: 高速ピックアンドプレースシステム、多軸ガントリーロボット、自動組立コンベアトラックを駆動します。

精密加工と機械加工: レーザー切断、精密彫刻、電子ディスペンス機械に安定した微細位置決め直線運動を提供します。

SEA MOTION リニアモーターは主に 4 つのシリーズに分かれています。

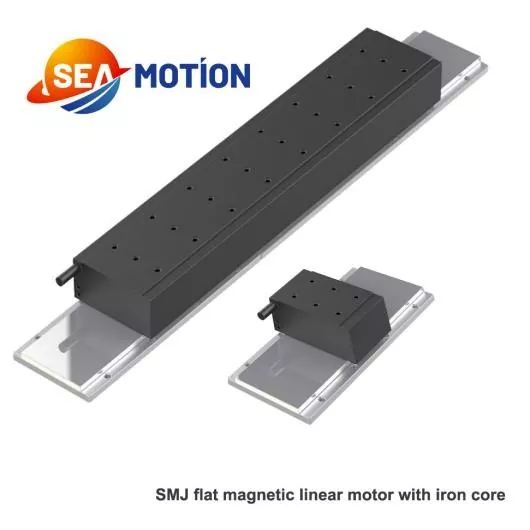

1. SMJシリーズ鉄心付き平形磁性リニアモジュール

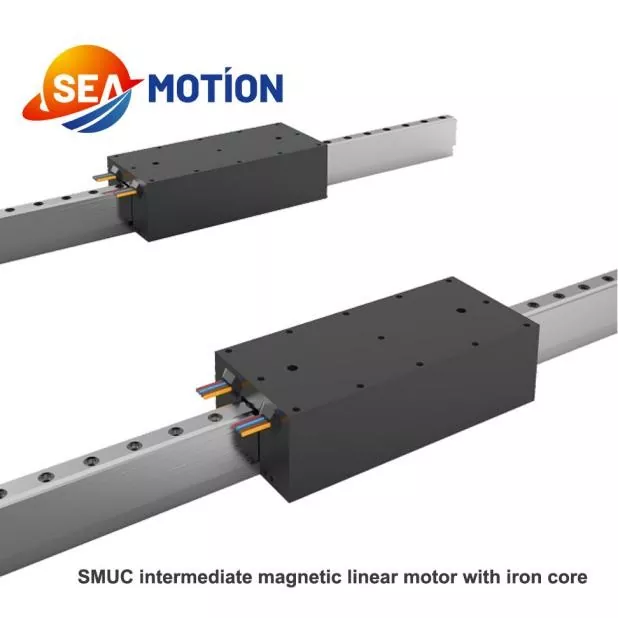

2.SMUCシリーズ鉄心付き中間磁気リニアモジュール

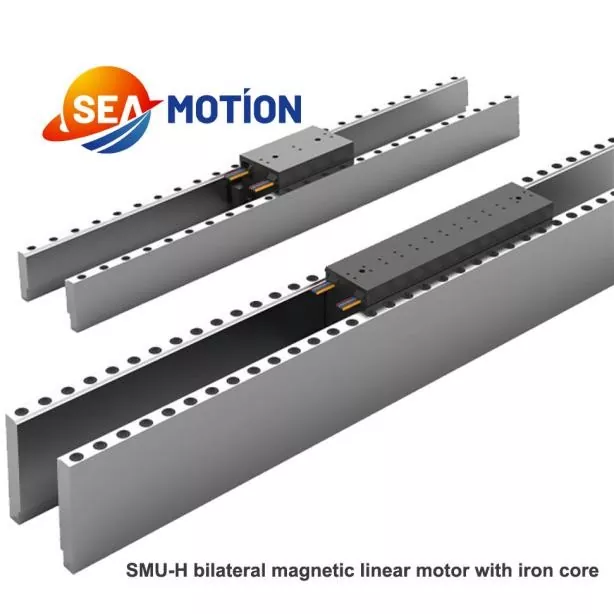

3. SMU-Hシリーズ鉄心付き双方向磁気リニアモジュール

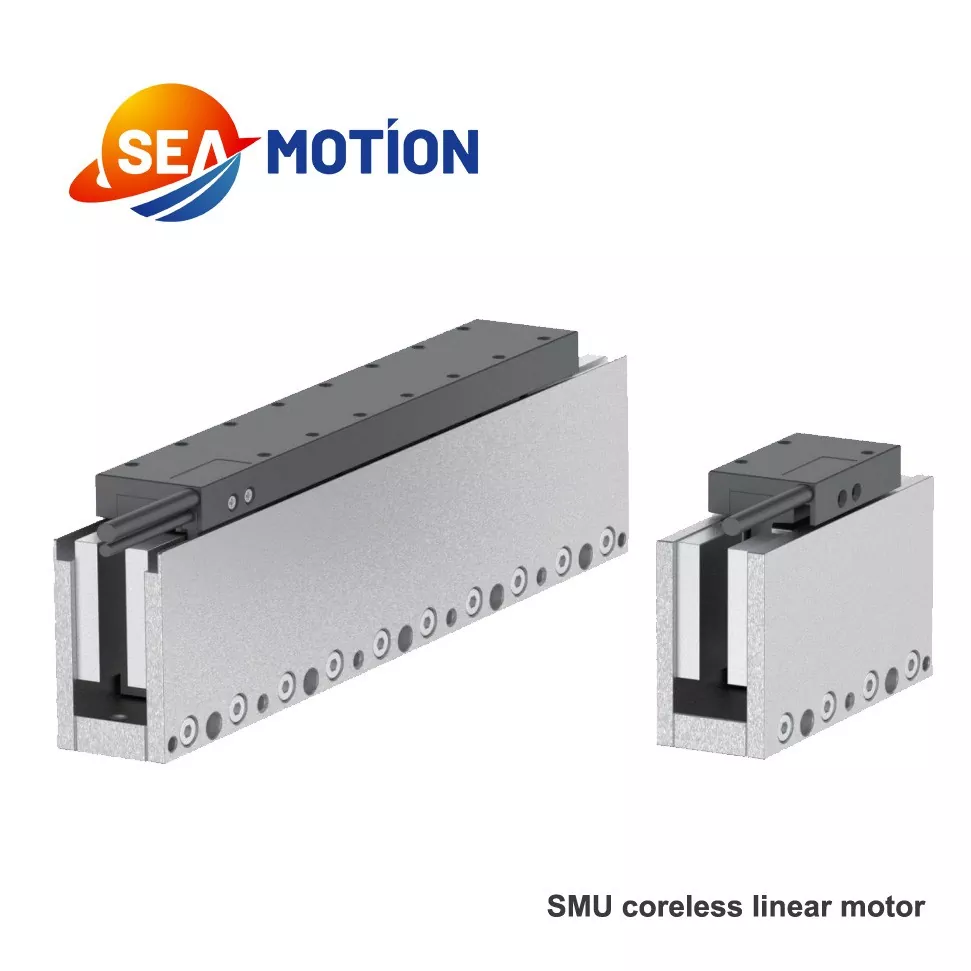

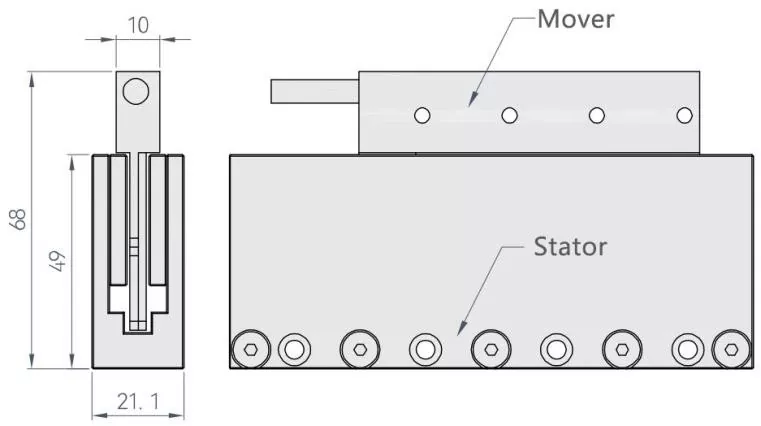

4. SMUシリーズ鉄心なし双方向磁気リニアモジュール

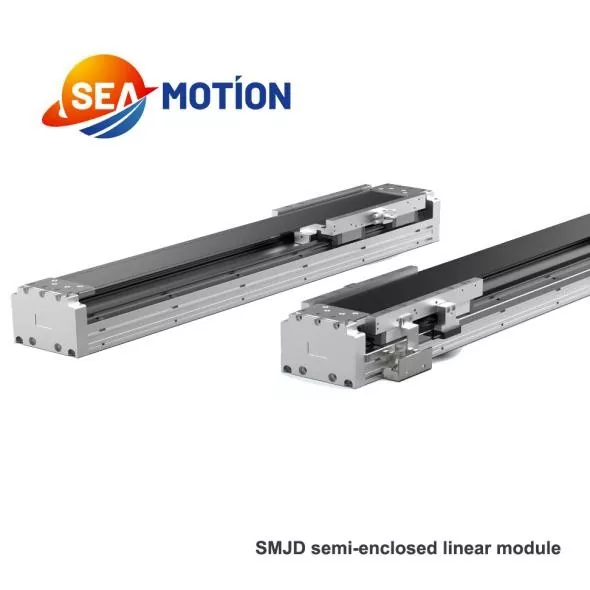

セミクローズドSMJEシリーズもございます。

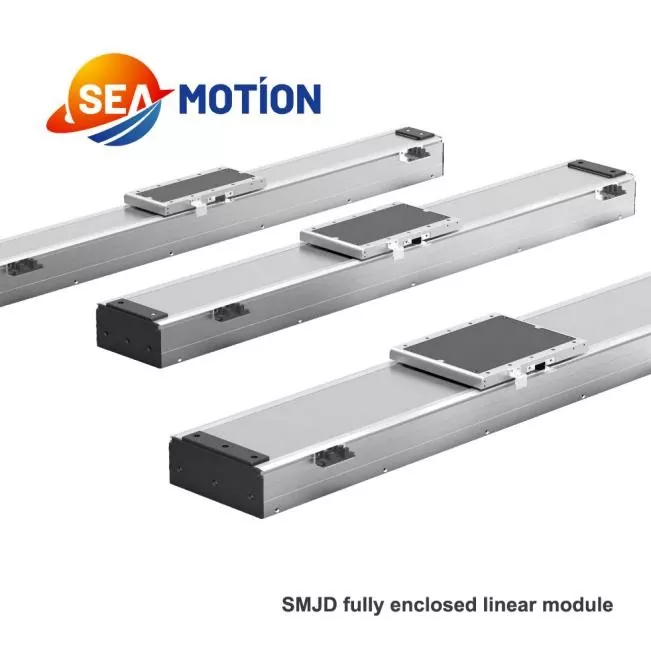

全閉型SMJD

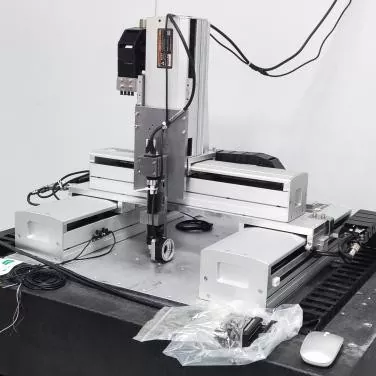

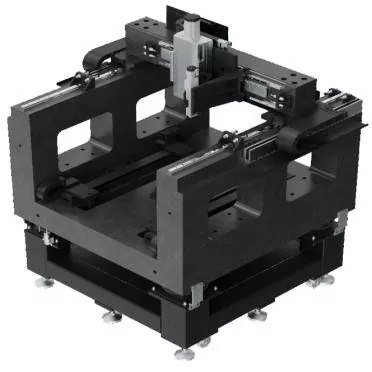

また、高精度レーザー切断装置や視認・検査装置などの各種装置を開発・生産しております。

仕様

カテゴリ	パラメータ	シンボル	ユニット	SMU21-78		SMU21-138		SMU21-198		SMU21-258
	巻取りタイプ	—	—	N	S	N	S	N	S	N	S
	モーターの種類	—	—	三相同期コアレス 230Vac rms(325Vdc)

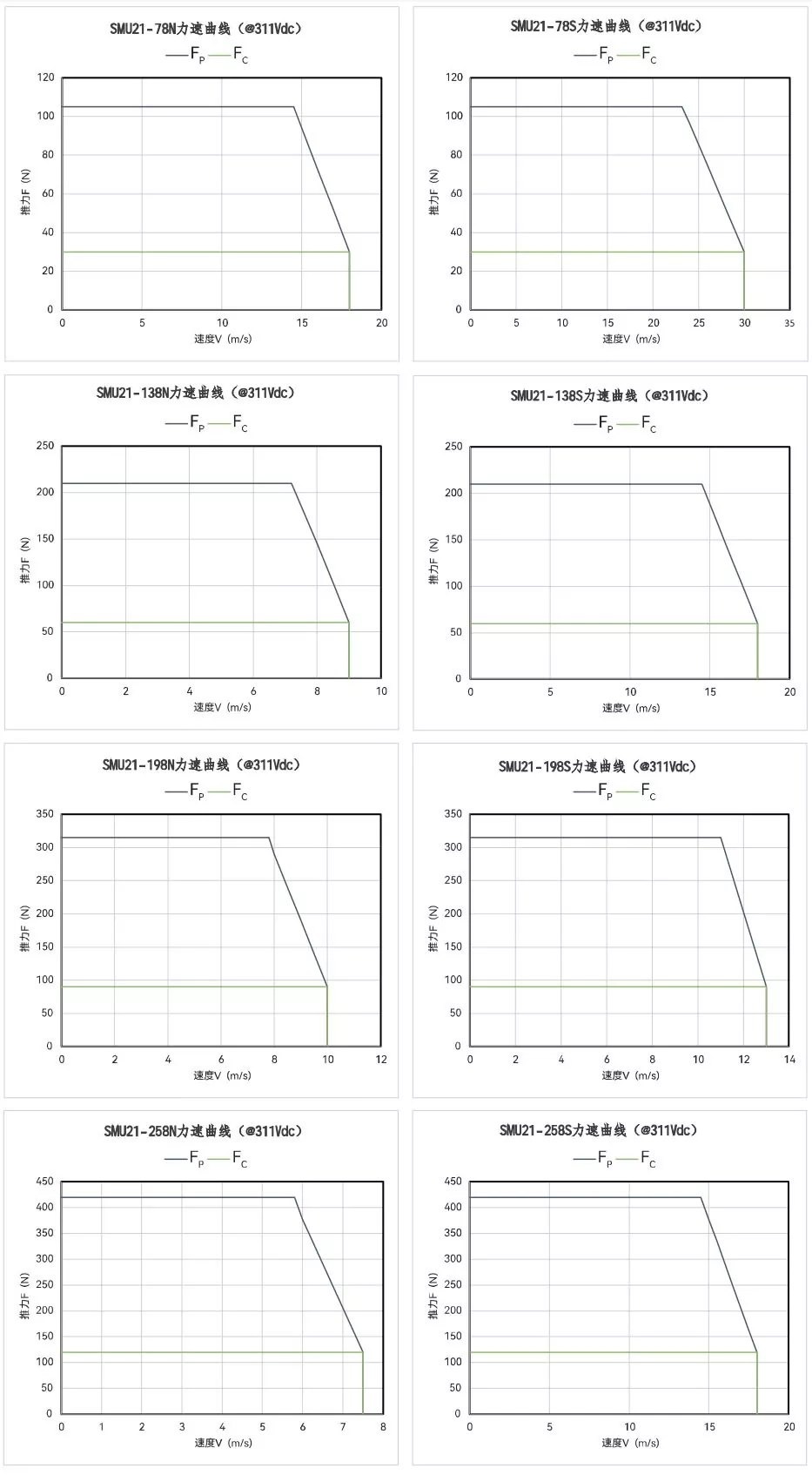

パフォーマンスパラメータ	ピーク推力	FP	N	105		210		315		420
	連続推力	FC	N	30		60		90		120
	最大速度@311V	Vmax	MS	18	30	9	18	10	13	7.5	18
	モーター力定数	K	N/腕	20	11	37.5	20	33	26.5	44	20
	モーター定数	S	N²/W	21		42		63		84
電気的パラメータ	ピーク電流	イプ	腕	5.6	9.5	5.6	10.5	9.5	11.9	9.5	21
	連続電流	IC	腕	1.6	2.7	1.6	3	2.7	3.4	2.7	6
	逆起電力定数	ベムフ	V/(m/s)	16	9.5	32	16	28.5	22.5	38	16
	単相抵抗	Rph	Ω	5.5	2	11	2.8	6	3.6	8	1.6
	単相インダクタ	LPH	mH	1.9	0.7	3.85	1	2.1	1.26	2.8	0.55
	電気時定数	テ	MS	0.35		0.35		0.35		0.35
熱パラメータ	最大連続電力	パソコン	W	49		100		145		195
	熱抵抗	Rth	℃/W	1.73		0.85		0.58		0.45
機械的パラメータ	磁気トラック重量	うーん	kg/m	4.8		4.8		4.8		4.8
	コイル重量	トイレ	kg	0.08		0.16		0.24		0.32

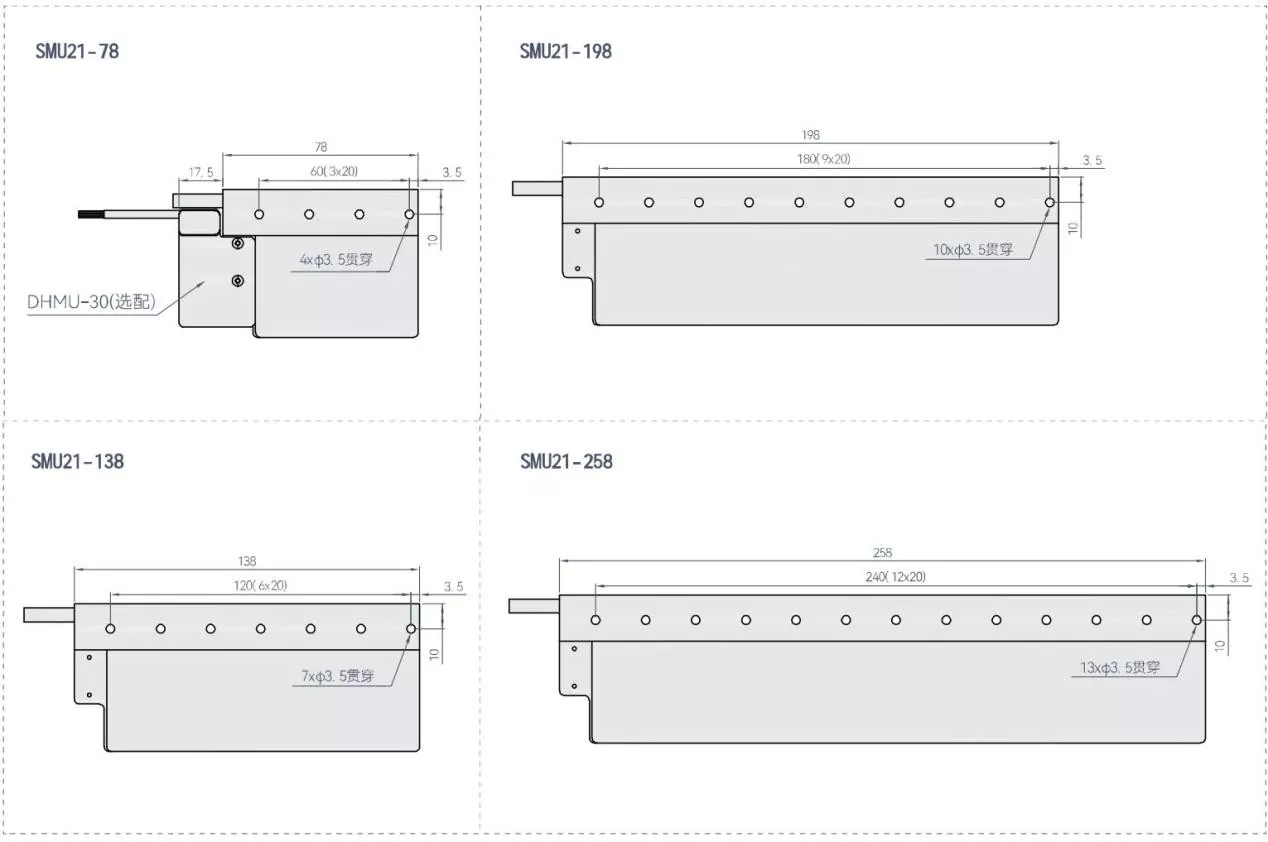

	コイルの長さ	L	mm	78		138		198		258
	モーターアトラクション	ファ	N	0		0		0		0
	磁気ピッチ	T	mm	30		30		30		30

製品の特徴と用途

SEA MOTIONリニアモジュールは、ハイエンドリニアドライブモーターの核となる利点をすべて継承しており、バックラッシュゼロ、超低動作ノイズ、高い加速応答性、メンテナンスフリーの長期動作を特徴としています。ミクロンレベルの繰り返し位置決め精度で、長期安定したスプライシング動作と高周波往復動作をサポートし、生産効率と製品加工の仕上がりを効果的に向上させます。統合されたプラグアンドプレイ設計により、お客様のインストールとデバッグのコストが大幅に削減されます。レーザー穴あけやチップソーティングなどの半導体およびパネルの精密加工など、複数のハイエンド分野で広く使用されています。 5軸工作機械やレーザー装置の高速・高精度加工。新エネルギーのリチウム電池や太陽電池の高効率ラミネートと検出。医療手術機器や検出機器の正確で静かな動作制御。また、3C 電子自動生産、インテリジェントな物流仕分け、鉄道輸送補助装置、航空宇宙用精密テストプラットフォームもカバーしており、世界的なハイエンド精密製造向けに信頼性の高い統合モーションソリューションを提供します。
