リニアドライブモーター

信頼できる中国のメーカーとサプライヤーをお探しですか? SEA MOTION は、輸入プレミアムブランドに代わる、革新的な構造設計と磁気回路設計を備えた高精度、高ダイナミックなリニアドライブモーターを開発しています。当社は大学や研究機関との長期的な協力関係を維持し、継続的な技術の反復を行っており、海外市場での検証や生産能力の向上により安定した品質を確保しています。当社は自社工場を持っており、ファッショナブルなスタイルでデザインされた最新の製品だけでなく、価格表や見積書も提供できます。

お問い合わせを送信

製品説明

SEA MOTION リニアドライブモータは、当社のモーションコントロールサプライチェーンの中心となる製品であり、高価な輸入リニアモータに代わる費用対効果が高く高性能な代替品として機能します。従来のネジ伝動構造とは異なり、当社の製品は伝動バックラッシュゼロ、機械的摩耗ゼロ、超高位置決め精度、超高速加減速性能を備えた直線運動を直接出力し、ハイエンドの高精度モーション制御シナリオの厳しい要件を完全に満たします。長期的な研究開発投資と技術革新を堅持し、専門の学術機関と協力して製品の磁気回路と構造設計を継続的に最適化します。

2025 年に当社のリニアドライブモーターはベトナム市場への参入に成功し、有名な海外ブランドの大規模な置き換えを実現しました。

2026 年初めに、当社の真新しいクリーンなワークショップが正式に使用開始され、全体の生産能力が 2 倍になり、製品の一貫性と配送効率が大幅に向上しました。

充実したアフターサービスと専門的な技術サポート体制により、当社の製品は厳格な品質検査を受けています。 SEA MOTIONは、優れた総合性能と信頼できる供給能力により、中国を代表するリニアドライブモーターメーカーとして、世界の産業顧客から広く認められています。

SEA MOTION リニアモーターは主に 4 つのシリーズに分かれています。

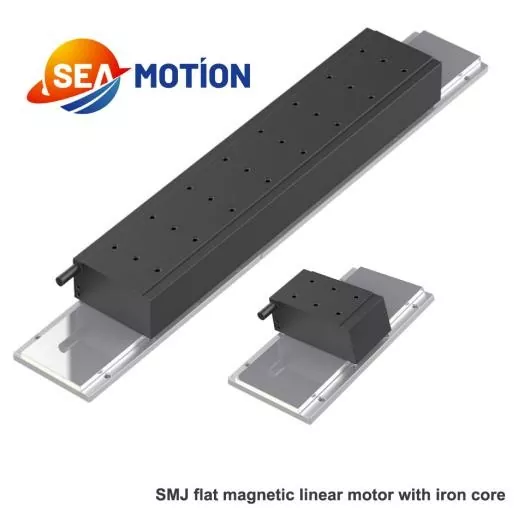

1. SMJシリーズ鉄心付平面磁気リニアドライブモータ

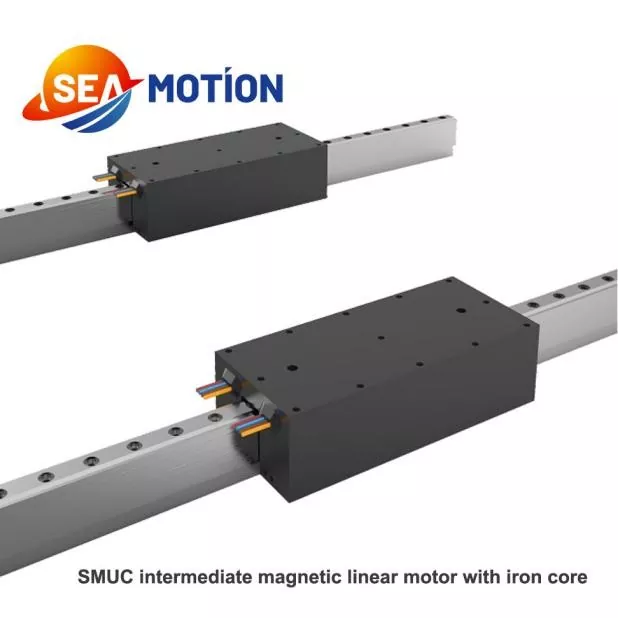

2.SMUCシリーズ鉄心付き中間磁気リニアドライブモーター

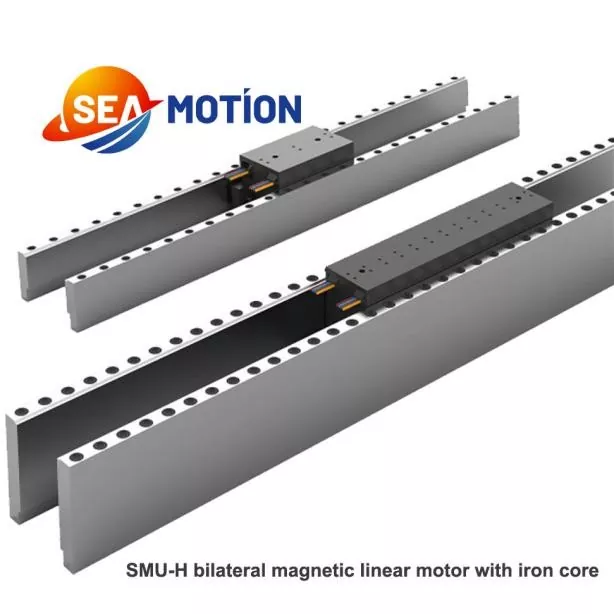

3. SMU-Hシリーズ鉄心付き双方向磁気リニアドライブモータ

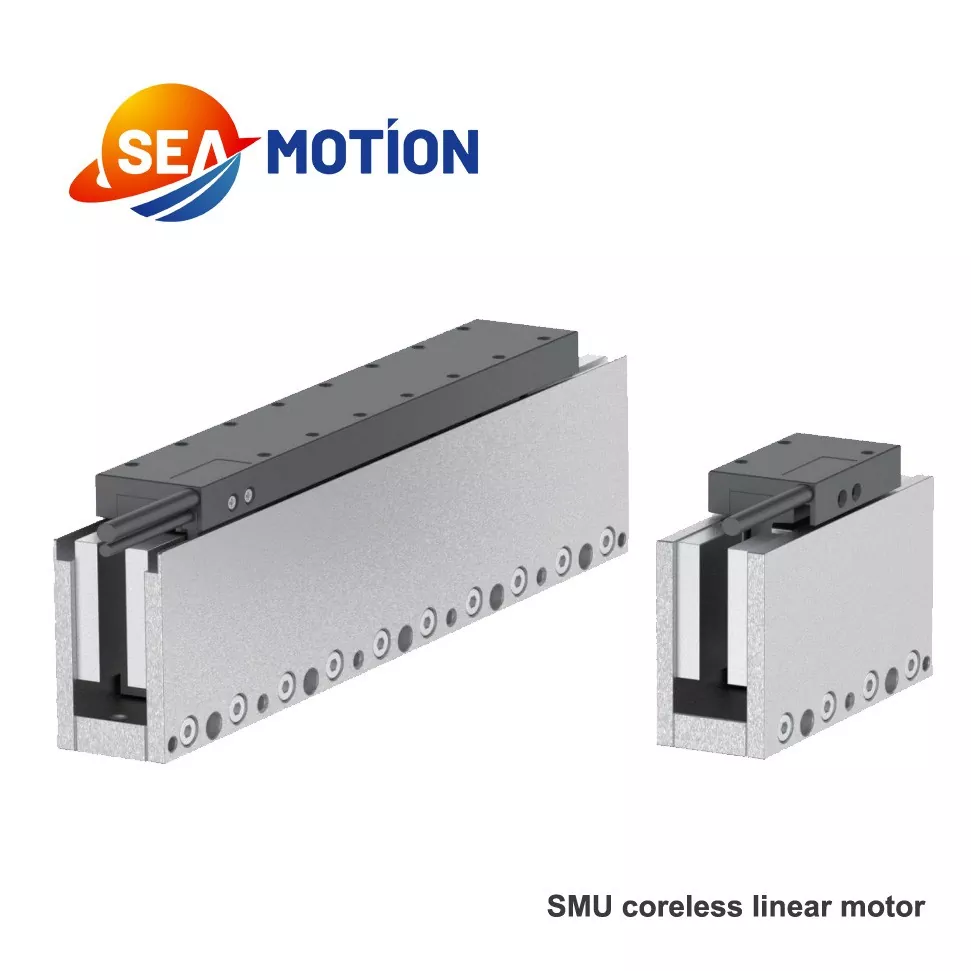

4. SMUシリーズ鉄心なし双方向磁気リニアドライブモータ

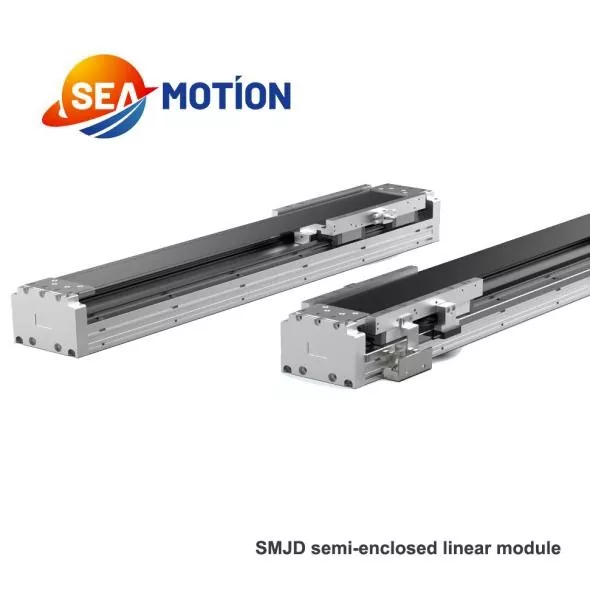

セミクローズドSMJEシリーズもございます。

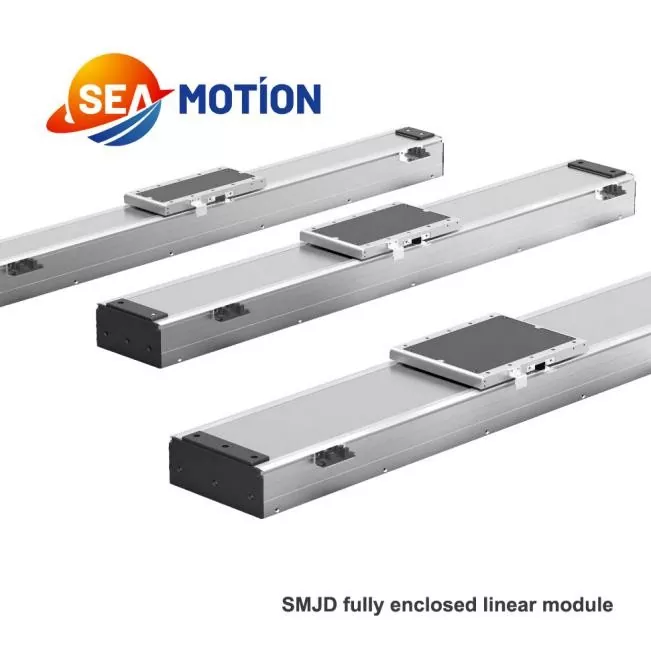

全閉型SMJD

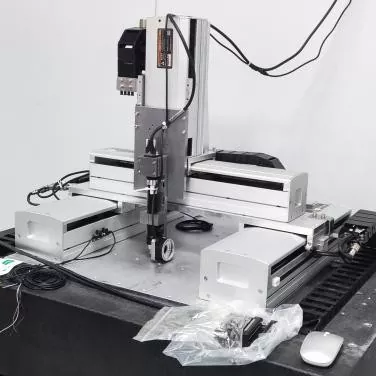

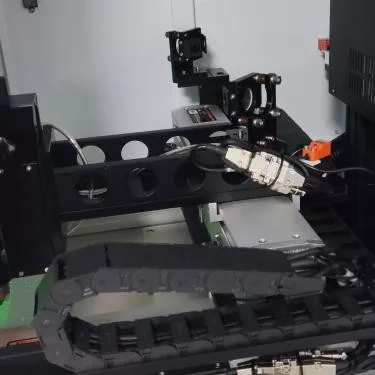

リニアドライブモーターをベースに、高精度レーザー切断装置や視認・検査装置などの各種装置を開発・生産しております。

製品パラメータ

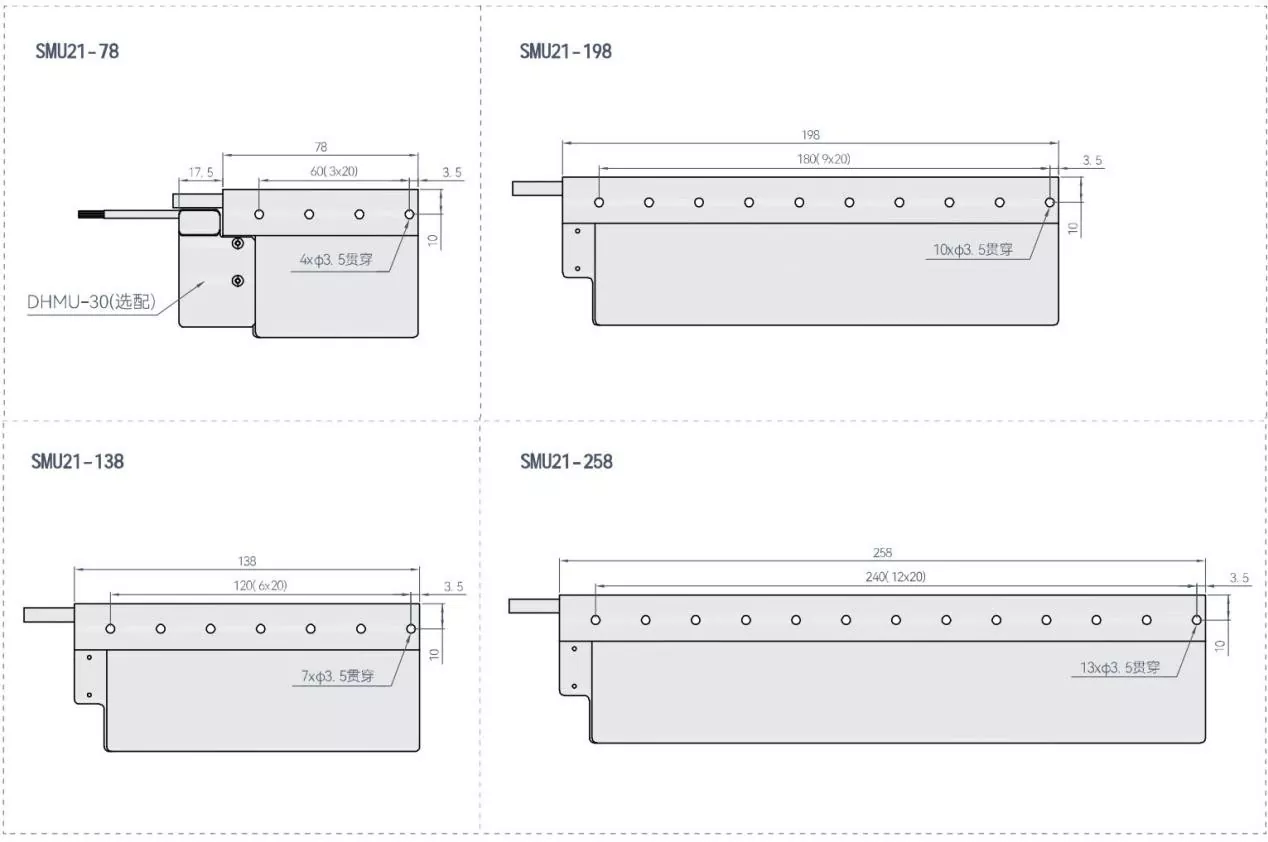

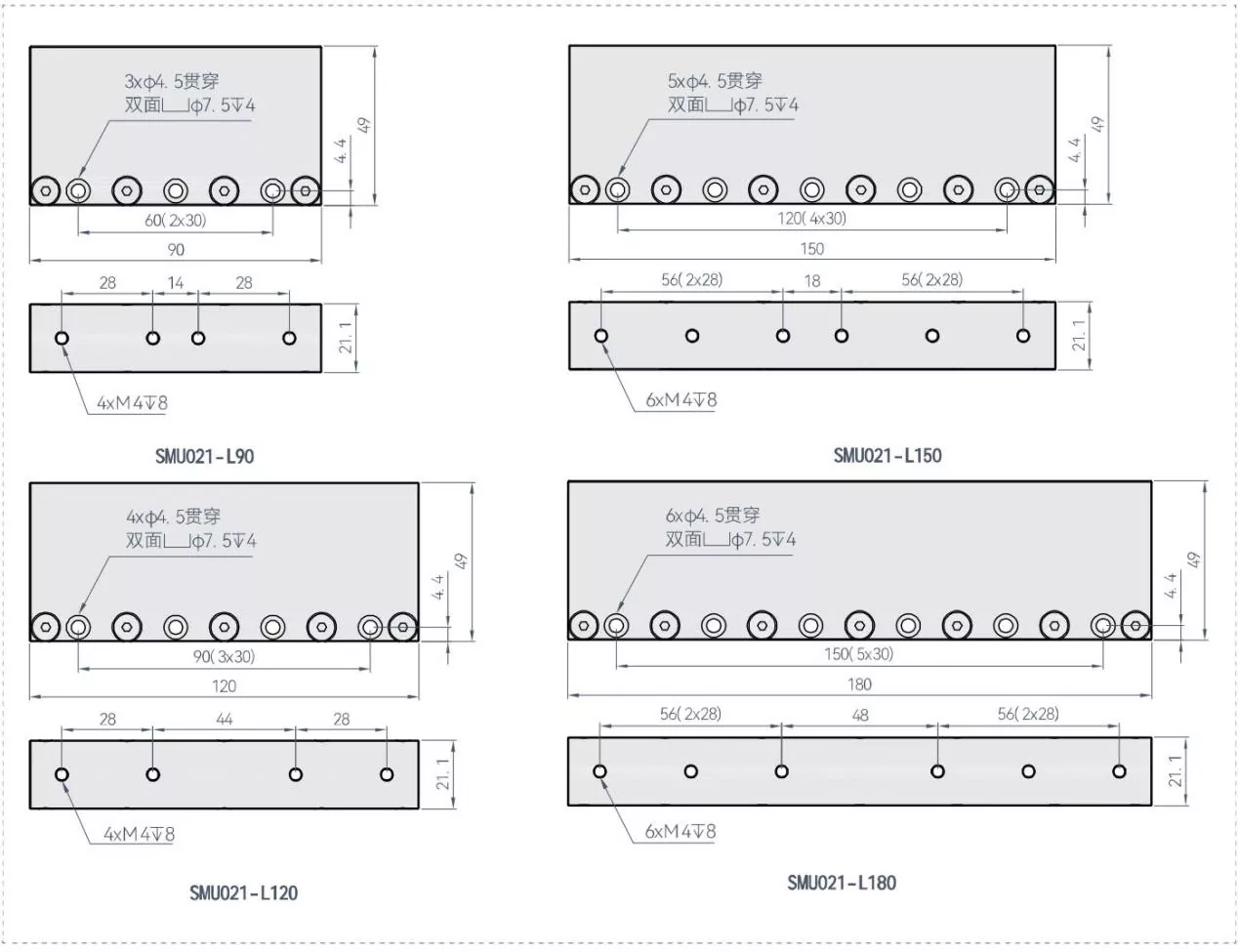

SMU21シリーズリニアドライブモーター、鉄心パラメータなし

カテゴリ	パラメータ	シンボル	ユニット	SMU21-78		SMU21-138		SMU21-198		SMU21-258
	巻取りタイプ	—	—	N	S	N	S	N	S	N	S
	モーターの種類	—	—	三相同期コアレス 230Vac rms(325Vdc)

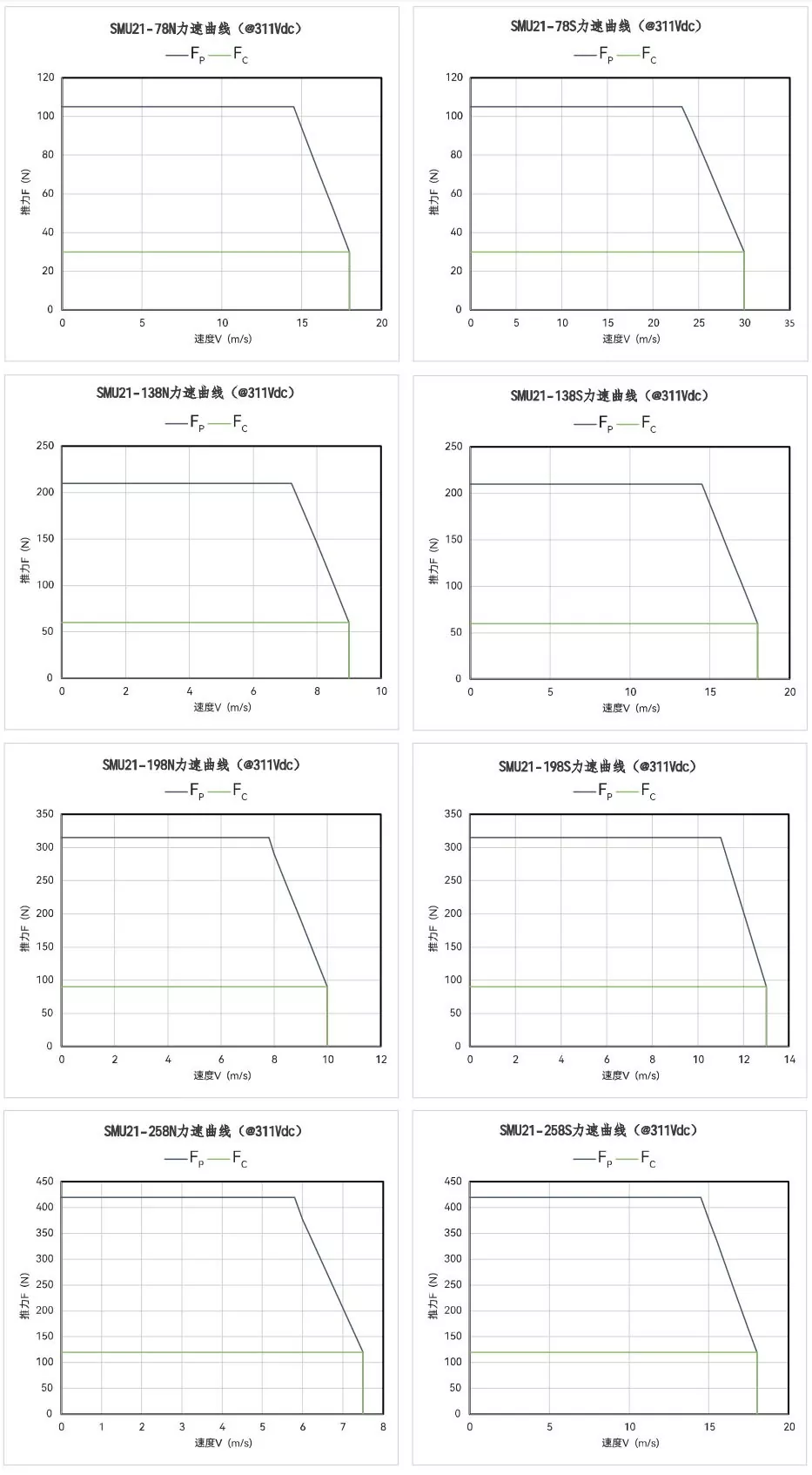

パフォーマンスパラメータ	ピーク推力	FP	N	105		210		315		420
	連続推力	FC	N	30		60		90		120
	最大速度@311V	Vmax	MS	18	30	9	18	10	13	7.5	18
	モーター力定数	K	N/腕	20	11	37.5	20	33	26.5	44	20
	モーター定数	S	N²/W	21		42		63		84
電気的パラメータ	ピーク電流	イプ	腕	5.6	9.5	5.6	10.5	9.5	11.9	9.5	21
	連続電流	IC	腕	1.6	2.7	1.6	3	2.7	3.4	2.7	6
	逆起電力定数	ベムフ	V/(m/s)	16	9.5	32	16	28.5	22.5	38	16
	単相抵抗	Rph	Ω	5.5	2	11	2.8	6	3.6	8	1.6
	単相インダクタ	LPH	mH	1.9	0.7	3.85	1	2.1	1.26	2.8	0.55
	電気時定数	テ	MS	0.35		0.35		0.35		0.35
熱パラメータ	最大連続電力	パソコン	W	49		100		145		195
	熱抵抗	Rth	℃/W	1.73		0.85		0.58		0.45
機械的パラメータ	磁気トラック重量	うーん	kg/m	4.8		4.8		4.8		4.8
	コイル重量	トイレ	kg	0.08		0.16		0.24		0.32
	コイルの長さ	L	mm	78		138		198		258
	モーターアトラクション	ファ	N	0		0		0		0
	磁気ピッチ	T	mm	30		30		30		30

製品の特徴と用途

SEA MOTION リニアドライブモーターは、高精度、高い動的応答、長い耐用年数、メンテナンス不要という核となる利点を備えており、従来のトランスミッション機器の性能限界を打破します。ナノスケールからミクロンレベルの正確な位置決めを実現し、2g+の超高加速と最大70m/分の高速移動速度をサポートし、安定したジッターのない長期動作と機械的摩耗損失がありません。これらの優れた性能により、ハイエンド産業分野を幅広くカバーできます。半導体およびディスプレイパネル産業において、リソグラフィー装置のワークテーブル、ウェーハ搬送、OLED 精密積層をクリーンで高精度なパフォーマンスでサポートします。逆すきまをなくすことで、CNC工作機械や航空宇宙部品の超精密加工を可能にします。新エネルギー・太陽光発電産業において、高速・高精度な積層・組立を実現します。また、医用画像処理ロボットや手術ロボットの静かで安定した動作制御、3C オートメーションの高効率生産、鉄道輸送の低騒音運転、インテリジェントな物流搬送、さらには航空宇宙や科学研究のシナリオでの極限環境試験や精密測定にも役立ちます。
