ダイボンダーサーボドライブ

SEA MOTIONは中国のダイボンダーサーボドライブ専門メーカーとして、小型化と高精度を両立した高性能ダイボンダーサーボドライブを独自に開発・生産しています。高度な DSP+FPGA アーキテクチャと厳格な製造品質管理基準を採用した当社の製品は、安定した信頼性が高く、長期にわたるパフォーマンスを提供し、世界中の顧客の信頼を獲得しています。信頼できるサプライヤーとして、当社はハイエンド半導体パッケージング装置向けに標準化およびカスタマイズされたドライブソリューションを提供し、さまざまな産業調達の需要に対応します。

お問い合わせを送信

製品説明

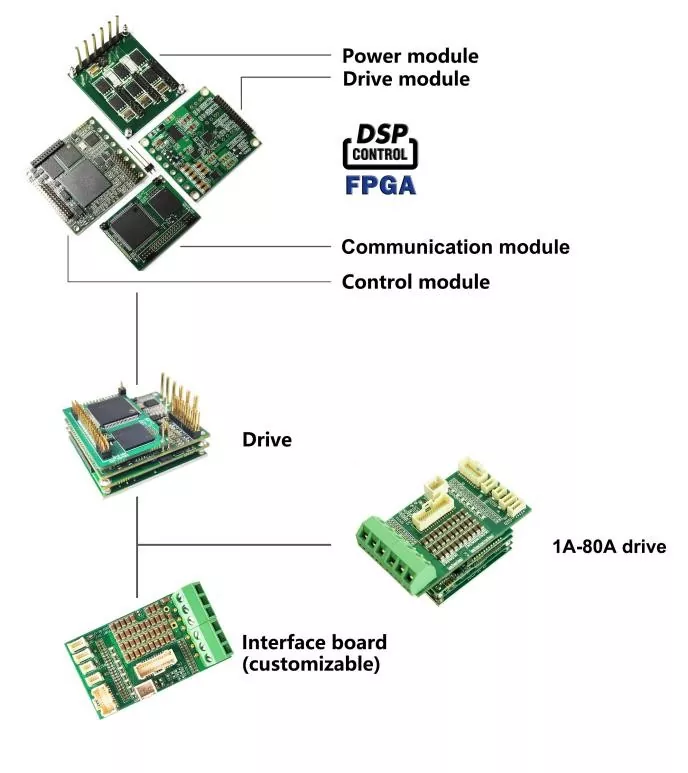

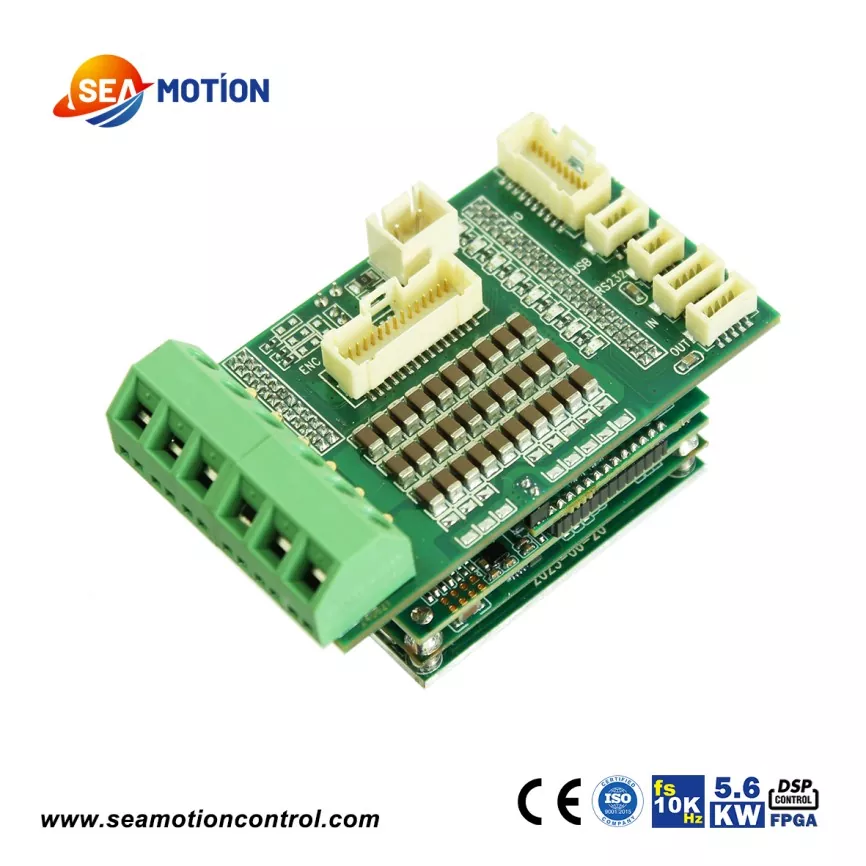

SEA MOTION ダイボンダーサーボドライブは、半導体パッケージング装置向けに特に最適化されたコアモーションコントロールコンポーネントであり、超小型サイズと優れた総合性能を備えた従来のサーボドライブとは一線を画しています。 DSP+FPGA デュアルコアアーキテクチャを採用し、超高速応答、広帯域幅、高い直線性を特徴としており、高精度機器の正確かつ安定した動作を保証します。

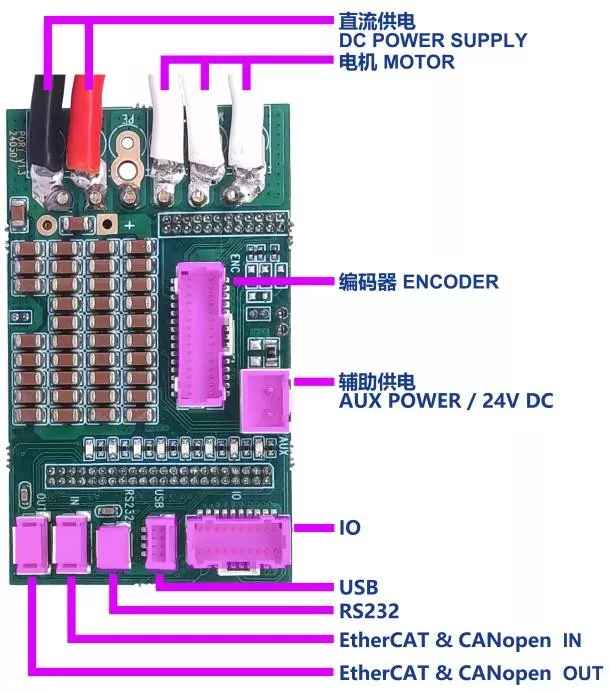

この製品は、インクリメンタル-アブソリュートデュアルフィードバックおよびレゾルバ-アブソリュートデュアルフィードバックを含む主流のエンコーダフィードバックモードをサポートし、複雑な動作条件に適応するための-45℃の耐低温性を備えた完全なIOインターフェースとSTO安全機能を備えています。独立した研究開発力に頼って、当社は厳格な多層品質管理を実施しています。PCB アセンブリの各層は独立したテストを受けており、生産から倉庫に至るまで 10 を超える検出手順で不良品を排除しています。成熟した国内サプライチェーンシステムを備えたこのダイボンダーサーボドライブサプライヤーは、世界の半導体装置メーカーに短納期、柔軟なカスタマイズ、コスト効率の高いサポートサービスを提供しています。

製品パラメータ

パラメータ	組織	1/100	3/100	6/100	10/100	15/100	25/100	50/100	70/100	80/80
最小供給電圧	VDC	11
定格電源電圧	VDC	85								65
最大供給電圧	VDC	95								75
最大連続出力	W	80	235	470	800	1125	2000	4000	5600	50000
効率（定格電力）	%	95
最大出力電圧	V	DC リンク電圧の最大 96%
定格直流電流	A	1	3	6	10	15	25	50	70	80
実効連続電流(Ic)	A	0.7	2.1	4.2	7.1	10	17.7	35.3	49.5	56.5
電流ピーク(2*ic)	A	1.4	4.2	8.4	14.2	20	35.4	—	—	—

製品の特徴と用途

国内の半導体パッケージング装置の国産化傾向の加速により、国内のダイボンダーマシンは精度と効率の迅速な反復を実現し、高性能の国産サーボドライブに対する巨大な市場需要を生み出しています。 SEA MOTION ダイボンダーサーボドライブは、ハイエンドダイボンダーの中核となる動作要件に完全に適合し、従来の輸入ドライブの大型サイズ、遅い応答、高い故障率といった問題点を解決します。その主な利点は小型化と高電流出力にあり、標準化された放熱設計のみで機器のシェル、ベース、ブラケットへの柔軟な組み込み設置を可能にし、機器の構造レイアウトを大幅に最適化します。性能面では、デュアルコアアーキテクチャにより超高精度のモーション制御を実現し、ダイボンディング精度と実装歩留まりを効果的に向上させます。

ダイボンダー以外にも、ウェーハハンドリングマシン、ダイシングマシン、チップマウンター、プローブステーションなどに広く適用できます。輸入製品と比較して、当社の製品は安定した性能と全体的な調達コストとメンテナンスコストの削減を特徴としており、国内の装置メーカーが海外のコアコンポーネントへの依存を軽減し、半導体パッケージング装置の現地アップグレードを支援し、ミッドエンドからハイエンドの半導体パッケージングシナリオ向けの高コストパフォーマンスのソリューションを提供するのに役立ちます。
