昆山市要求の厳しい産業環境向けのモーション コントロール ソリューションを開発しています。EtherNET IP ヘビーデューティ エンコーダネットワーク上の位置フィードバック用。 58 mm のハウジング、最大 18 ビットのシングルターン分解能、100 M ビットの伝送、および堅牢な産業用保護を備えたこのエンコーダは、正確なフィードバックと信頼性の高い通信が不可欠なアプリケーション向けに設計されています。
EtherNET IP ヘビーデューティ エンコーダは、絶対位置センシングと産業用 Ethernet 通信を組み合わせ、オートメーション システムが信頼性の高い回転位置データを受信できるようにするとともに、ネットワーク化された制御アーキテクチャへの統合を簡素化します。現代の重工業アプリケーションでは、基本的なフィードバック以上のものが必要です。機器は、振動、粉塵、湿気、電磁干渉、温度変動、継続的な機械負荷に直面する可能性があります。したがって、適切に設計されたエンコーダは、解像度、通信パフォーマンス、機械的耐久性、設置の柔軟性のバランスをとらなければなりません。このガイドでは、EtherNET/IP ベースの高耐久エンコーダがどのように動作するか、その主要な技術的利点、重要な仕様、アプリケーション分野、および選択の考慮事項について説明します。
目次
- EtherNET IP ヘビーデューティ エンコーダとは何ですか?
- EtherNET/IP が高負荷モーション制御にとって重要なのはなぜですか?
- 主要な技術的特徴は何ですか?
- 主な仕様の概要
- どこで使用されますか?
- 適切なエンコーダを選択するにはどうすればよいですか?
- よくある質問
- 結論
EtherNET IP ヘビーデューティ エンコーダとは何ですか?
EtherNET IP ヘビーデューティ エンコーダは、シャフトの位置を測定し、その情報を EtherNet/IP 産業用イーサネット ネットワークを通じて通信するように設計された産業用ロータリー エンコーダです。基本的なインクリメンタル フィードバック デバイスとは異なり、アブソリュート エンコーダは、制御システムがパルスのみから位置を再構築する必要がなく、定義された位置情報を提供できます。
要求の厳しいオートメーション システムの場合、絶対磁気センシングとイーサネット ベースの通信を組み合わせることで、回転機械を PLC、コントローラ、その他のネットワーク デバイスに接続する実用的な方法が提供されます。 Kunshan 氏が説明する 58 mm 設計は、シングルターンとマルチターンの両方の位置測定をサポートしており、構成可能な分解能により、フィードバック システムがさまざまなモーション制御要件に適合することができます。
エンコーダは高精度磁気誘導技術を採用しており、最大100MbitのEtherNet/IP伝送速度をサポートしています。そのプログラム可能な機能には、分解能、タイムベース、速度、プリセット値、計数方向、IP アドレスなどを含めることができるため、エンジニアはコミッショニングやシステム統合時に柔軟性が高まります。
EtherNET/IP が高負荷モーション制御にとって重要なのはなぜですか?
産業機械は通信ネットワークを介して接続されることが増えています。最新のオートメーション アーキテクチャでは、各センサーを独立したコンポーネントとして扱うのではなく、エンコーダ、PLC、ドライブ、HMI、監視システム間でデータを交換します。
EtherNet/IP は、エンコーダを大規模な産業用 Ethernet インフラストラクチャの一部にする必要がある場合に特に役立ちます。エンコーダはネットワークを介して位置情報を送信することができ、集中監視と機械の協調制御をサポートします。
- ネットワーク統合:イーサネット通信により、エンコーダを接続されたオートメーション アーキテクチャの一部にすることができます。
- 柔軟な拡張:機器要件の増大に応じて、ネットワーク化されたデバイスをより大規模な制御システムに統合できます。
- デジタル位置フィードバック:絶対位置情報により回転機械の正確な監視をサポートします。
- リモート診断:ネットワーク通信により、機器のステータスとフィードバック情報が制御システムにアクセスしやすくなります。
- 配線の複雑さの軽減:産業用イーサネット アーキテクチャは、複数の個別の信号接続と比較して通信を簡素化できます。
これらの利点は、鉄鋼加工、石油化学生産、鉱山、昇降システム、および機械が継続的かつ確実に動作する必要があるその他の環境で特に価値があります。
主要な技術的特徴は何ですか?
1. 高分解能絶対位置フィードバック
エンコーダは、最大 18 ビットのシングルターン分解能と最大 14 ビットのマルチターン分解能をサポートします。分解能が高いと、制御システムは回転位置の小さな変化を識別できるため、正確な機械的位置決めが必要な用途に役立ちます。
2. 100MビットEtherNet/IP通信
エンコーダは、最大 100 Mbit の伝送速度を持つ EtherNet/IP 産業用イーサネット通信を使用します。これにより、最新の産業用制御システムやマシンレベルの通信に適したネットワークベースのフィードバック チャネルが提供されます。
3. 頑丈な機械構造
耐久性の高いエンコーダは、汎用のセンシング デバイスよりもはるかに厳しい条件に耐える必要があります。利用可能な構成ではアルミニウム ハウジングが使用され、オプションとしてステンレス鋼も利用できます。この設計は、ラジアルおよびアキシャル ケーブル アウトレット構成もサポートしています。
4. 電気的および設置上のリスクに対する保護
逆極性保護と短絡保護により、配線や取り付けミスによる影響を軽減できます。エンコーダには、雷や静電気に対する保護機能も組み込まれており、電気的に厳しい産業環境で役立ちます。
5. 柔軟な機械構成

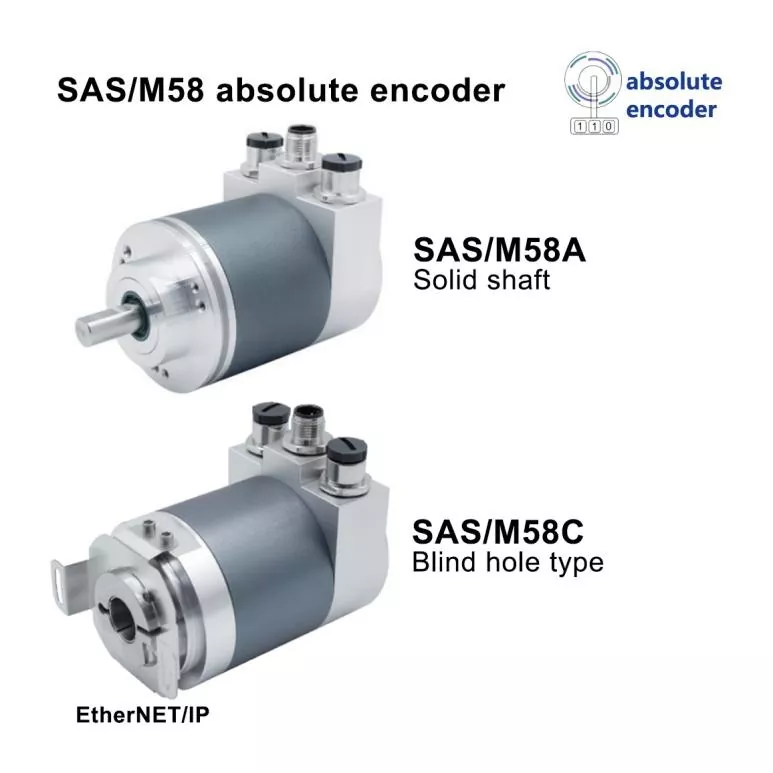

58 mm エンコーダ プラットフォームは、ソリッド シャフトおよび止まり穴構成をサポートします。 6、8、10、12、15 mm のシャフト サイズをカスタマイズでき、複数のコネクタとフランジの構成により、エンジニアはエンコーダをさまざまな機械レイアウトに適応させることができます。
主な仕様の概要
次の仕様は、このエンコーダが要求の厳しいネットワーク化されたモーション コントロール アプリケーションに対応できる理由を示しています。
| パラメータ | 仕様 |
|---|---|
| エンコーダサイズ | 58mm |
| 通信インターフェース | イーサネット/IP |
| プロトコル | CIP (共通産業プロトコル) |
| 伝送速度 | 100メガビット |
| シングルターンの解決策 | 12～18ビット |
| マルチターン解像度 | 最大14ビット |
| 電源 | DC10～30V |
| 最高速度 | 6,000rpm |
| ラジアル軸荷重 | 200N |
| アキシアルシャフト荷重 | 100N |
| 保護 | IP65/IP66;より高度な保護構成が利用可能 |
| 動作温度 | -30°C ～ +85°C; -40°C ～ +85°C オプション |
| 繋がり | 3×M12コネクタ |
実際のエンコーダの選択は、シャフト寸法、回転速度、機械的負荷、温度、汚染レベル、通信アーキテクチャ、設置スペースなどの完全な機械環境に常に基づいて行う必要があります。
どこで使用されますか?
耐久性の高いイーサネット エンコーダは、機械が厳しい産業条件下で動作する際に、位置フィードバックの信頼性を維持する必要がある場合に最も価値があります。
鉄鋼および冶金設備
鉄鋼生産設備には、高振動、機械的衝撃、熱、および連続運転が伴う場合があります。アブソリュートエンコーダは、ローラー、加工機械、自動生産装置に回転フィードバックを提供できます。
石油化学および製油所システム
石油化学施設には信頼性の高い監視と自動化が必要です。ネットワーク化された位置フィードバックは、機器ステータスの監視、自動化メカニズム、およびリモート制御アーキテクチャをサポートできます。
鉱山および重機
鉱山機械は粉塵、振動、機械的ストレスにさらされています。耐久性の高いエンコーダ構造と産業用イーサネット通信を組み合わせることで、インテリジェント機械の信頼性の高い位置フィードバックをサポートできます。
昇降装置
大型昇降システムには、機械の動きを調整するための正確な回転フィードバックが必要です。絶対位置データは、より予測可能な位置決めと機械の監視に貢献できます。
電力と製紙
発電装置や自動製紙ラインでも、機械の継続的な動作と集中制御が重要な場合に、ネットワーク化されたエンコーダのフィードバックから恩恵を受けることができます。
適切なエンコーダを選択するにはどうすればよいですか?
産業用エンコーダの選択は、単に通信プロトコルではなくアプリケーションから始める必要があります。適切なモデルは、電気的要件と機械的要件の両方を満たす必要があります。
- シャフトの互換性を確認します。シャフトの直径、ソリッドシャフトまたは止まり穴の要件、フランジの寸法、および許容される機械的負荷を確認します。
- 解像度を決定します。位置決め精度とコントローラの要件に応じて、必要なシングルターン分解能とマルチターン分解能を選択します。
- ネットワークの互換性を確認します。PLC または産業用コントローラーが必要な EtherNet/IP および CIP 通信アーキテクチャをサポートしていることを確認してください。
- 環境条件を評価します。温度、湿気、ほこり、油、振動、衝撃、電磁干渉を考慮してください。
- 回転速度を確認します。エンコーダの最大許容速度は、適切な動作マージンを持って実際の機械の速度を超えるようにしてください。
- インストールを検討してください。コネクタのタイプ、ケーブル出口の方向、利用可能な取り付けスペース、およびメンテナンスのしやすさを確認してください。
- 保護要件を確認します。機械の公称仕様のみに依存するのではなく、エンクロージャと密閉レベルを実際の環境に合わせてください。
さまざまな製品を比較するエンジニアにとって、技術サポート、カスタマイズ機能、品質検査、文書化、アフターサービスを評価することも役立ちます。これらの要因は、プロジェクトの総コストと長期的な信頼性に大きな影響を与える可能性があります。
よくある質問
エンコーダの最大通信速度はどれくらいですか?
EtherNet/IP インターフェイスは、最大 100 Mbit の伝送速度をサポートします。これにより、エンコーダは産業用イーサネット制御アーキテクチャへの統合に適しています。
エンコーダはシングルターン測定とマルチターン測定の両方をサポートしていますか?
はい。エンコーダは、1 回転と複数回転の両方の絶対位置測定をサポートします。シングルターン分解能は 18 ビットに達することができ、マルチターン分解能は 14 ビットに達することができます。
エンコーダにはどのような電源が必要ですか?
仕様された電源範囲は 10 ～ 30 VDC であり、一般的な産業用制御電源アーキテクチャと互換性があります。
シャフトサイズや機械構成のカスタマイズは可能ですか？
はい。シャフトサイズは6、8、10、12、15mmなどカスタマイズ可能です。設置要件に応じて、さまざまなフランジ、コネクタ、ケーブル出口構成も選択できます。
このタイプのエンコーダにはどのような環境が適していますか?
これは、製鉄、石油化学施設、重機、鉱山機械、昇降システム、発電所、自動生産ラインなどの要求の厳しい産業用途を対象としています。実際の現場の条件に応じて、適切な保護と材料構成を選択する必要があります。
結論
EtherNET IP ヘビーデューティ エンコーダは、絶対位置フィードバック、産業用イーサネット接続、高分解能、堅牢な機械的性能の強力な組み合わせを提供できます。最大 18 ビットのシングルターン分解能、100 M ビット通信、柔軟なシャフト構成、産業用保護などの機能を備えており、信頼性の高いフィードバックが重要なネットワーク化されたヘビーデューティーオートメーションに最適です。新しいマシンのエンコーダ仕様を評価している場合、既存のオートメーション システムをアップグレードしている場合、またはカスタマイズされたモーション コントロール ソリューションを開発している場合は、お問い合わせアプリケーションの要件、機械構成、通信のニーズについて昆山エンジニアリング チームと話し合うことができます。
