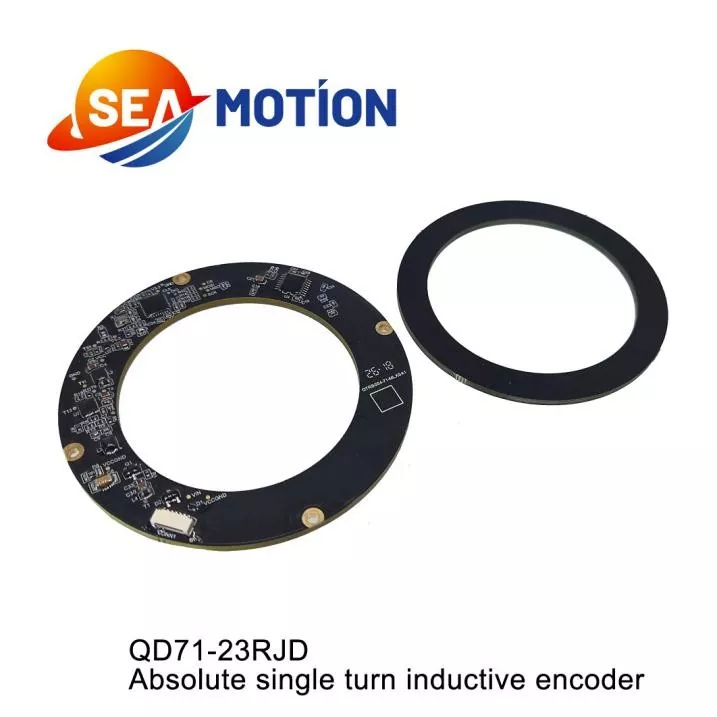

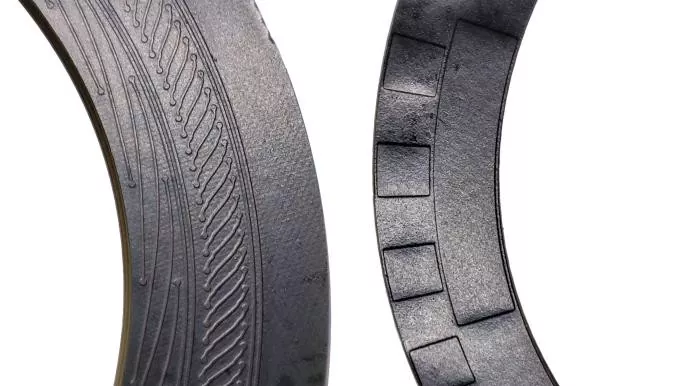

アブソリュートシングルターン誘導型エンコーダ

信頼できる中国のアブソリュート シングル ターン誘導型エンコーダ メーカーとして、SEA MOTION は 0 ～ 360° 全円の正確な位置決め用に設計されたシングル ターン アブソリュート誘導型エンコーダを専門としています。この専門的なセンシング デバイスは、誘導信号結合を通じて絶対角度位置を計算し、1 回転内の各角度の排他的なコードを出力します。電源復旧後の原点復帰操作が不要で、リアルタイムの正確な位置データを維持できるため、シングルサイクル回転運動の監視に最適です。

会社ビデオ

パラメータ

電気的パラメータ

The product boasts distinct advantages of high precision and high stability. It achieves ultra-low angle error and high repeatability, supporting high-resolution angle detection. Free from mechanical contact wear, it features a long service life and zero daily maintenance costs.電磁干渉、高温、産業汚染に対する耐性があり、複雑な作業条件でも一貫したパフォーマンスを維持します。 Its simple structure, easy installation and strong compatibility make it adaptable to various standard motion control systems.

製品ビデオ

端末の定義

製品サイズ

ローター寸法

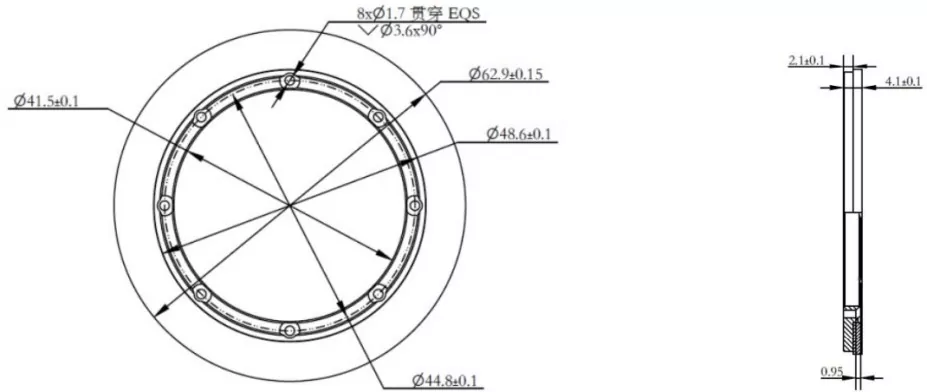

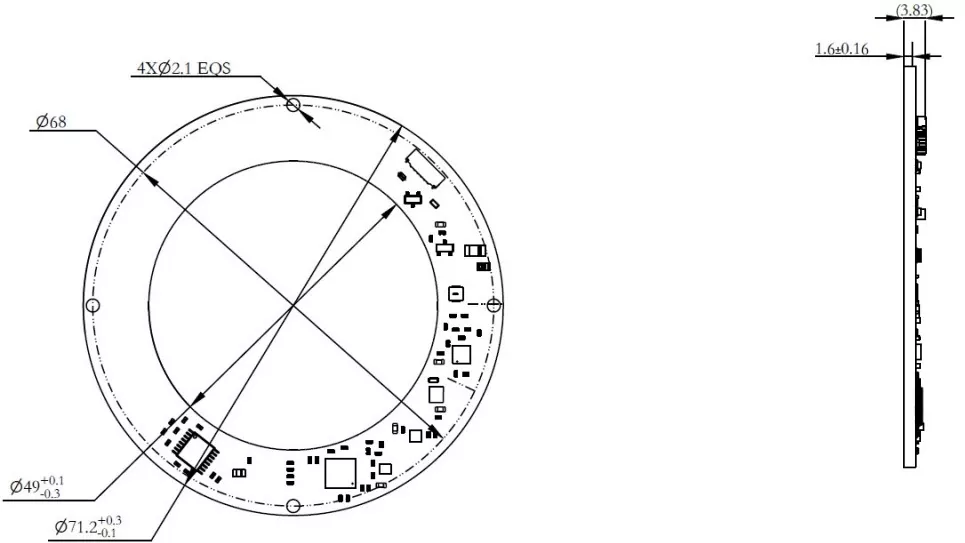

ステータ寸法

Q D71 - 23 R JD

①②③ ④ ⑤ ⑥

①-Q: DM Qシリーズ誘導型エンコーダ

②-D：シングルエンコーダー

③-71：外径71mm

④-23：エンコーダ解像度：23ビット

⑤-B: 信号タイプ: RS485

⑥-JD：ラジアル（端子出口横）

The absolute single turn inductive encoder is mainly applied in single-angle positioning and rotary control scenarios.産業用回転プラットフォーム、医療機器の回転コンポーネント、カメラのパンチルト システム、検査機器の回転モジュール、小型サーボ回転機構などに広く導入されています。短周期の回転運動に対して正確な角度フィードバックを行い、精密回転機器の正確な位置決めと安定動作を実現します。

設置ビデオ

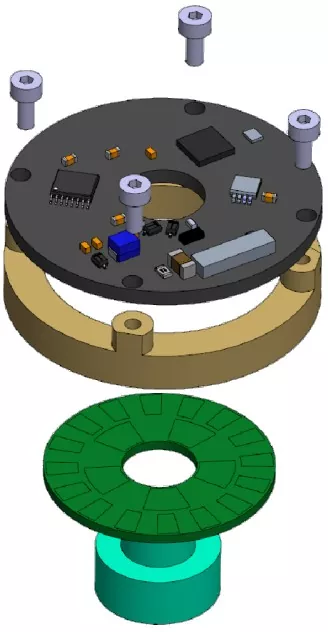

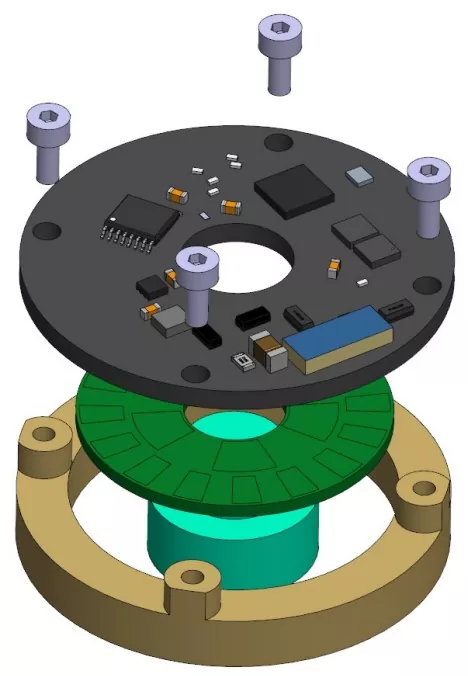

取り付け図 取り付けに必要なツール

プラストルクドライバー

1.5mm六角レンチトルクレンチ(メートル法)

4 x M2x5.5 平ワッシャー付きなべ頭ネジ

2 x M3x3 六角穴付きカップポイント止めねじ

8 x M1.6x6 プラス皿ネジ

インストール手順

ローターの取り付け:

① エンコーダローターをモーターシャフトに取り付け、正しい位置に配置します。

②DP460接着剤を使用して、エンコーダロータープレートをシャフトスリーブにしっかりと接着します。

[注記]：

1) ローターの高さの調整が必要な場合は、調整が完了した後でのみ締め付けステップを実行してください。

2)ねじの緩み防止のため、あらかじめねじ穴にねじロック剤を塗布するか、プレコートねじを使用してください。

推奨締め付けトルクは7±0.2kgf・cmです。

ステーターの取り付け:

① エンコーダステータを取り付け面に置き、4 つのネジ穴の位置を合わせます。

② プラストルクドライバーを使用して、4 本のネジアセンブリを 1 つずつ打ち込みます。

(M2×5.5 なべネジ+平座金組品)。

【注】：ねじの緩み防止のため、あらかじめねじ穴にねじロック剤を塗布するか、プレコートねじをご使用ください。推奨締め付けトルク：2.8±0.2kgf・cm。
