フレームレスモーター

SEA MOTION は、2019 年以来、中国における国際的に有名なフレームレスモーターの独占販売代理店です。当社の顧客は、中国全土の大学、研究機関、ハイエンド製造部門をカバーしています。同時に、当社のサプライチェーンには優れたメーカーのグループが含まれています。彼らはさまざまな分野に特化しており、さまざまな製品に優れています。強力な研究開発チームと多数の熟練労働者を擁し、カスタマイズされた小ロットの特殊製品に特化している企業もあります。また、標準的な工業製品を大量に生産することに特化し、非常に強力な QC 管理能力を備え、優れた製品の一貫性を保証する企業もあります。

お問い合わせを送信

製品説明

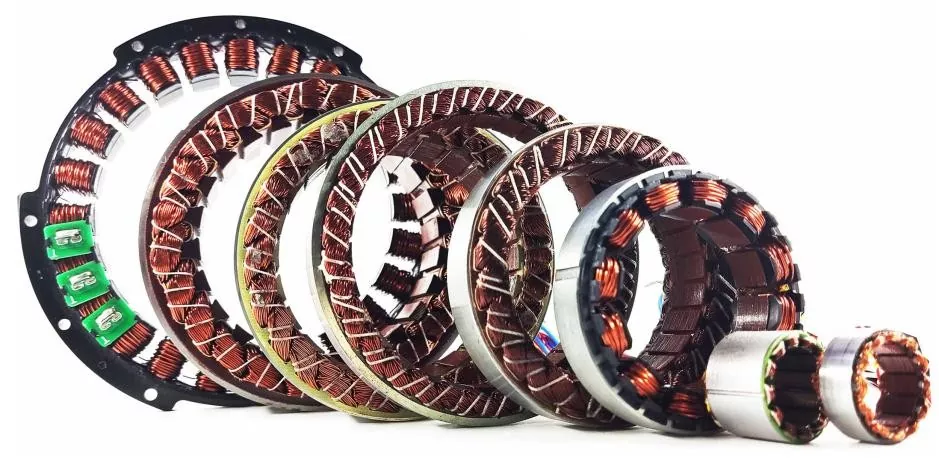

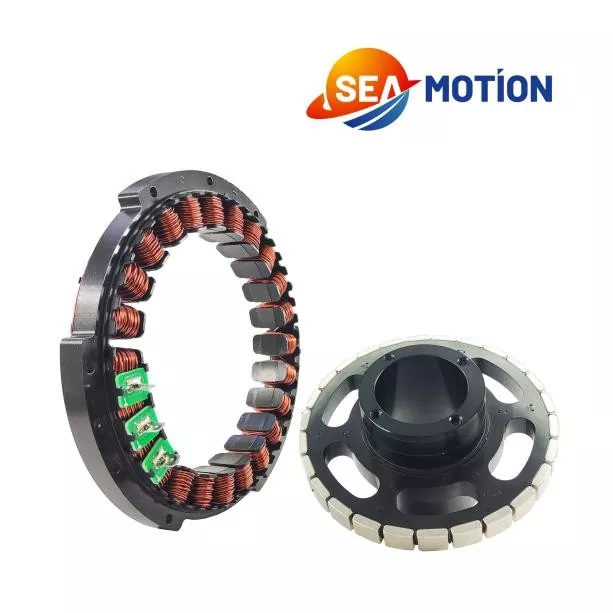

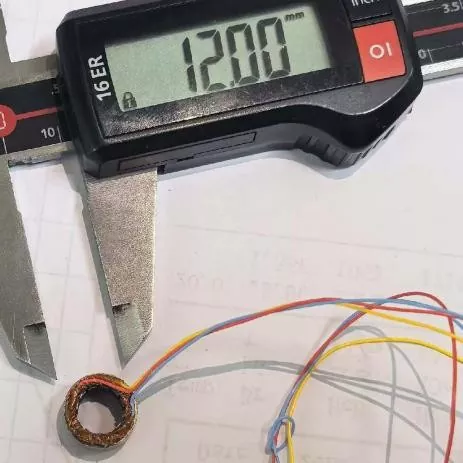

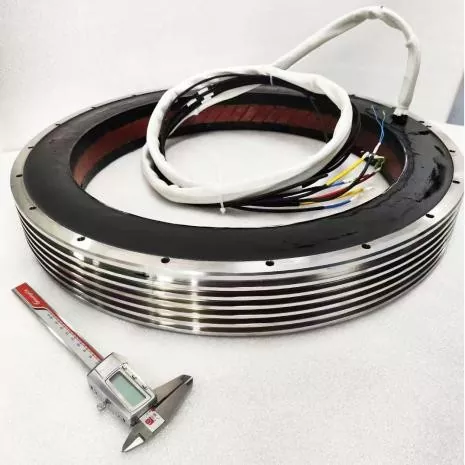

フレームレスモーターは、シェルレス、ベアリングレス、シャフトレスの永久磁石同期ダイレクトドライブモーターです。ステータとロータのみで構成され、構造の一部として機器に直接組み込まれており、高トルク密度、ゼロバックラッシ、高い動的応答性が特徴です。

当社の技術チームはお客様の要件を評価し、適切なサプライヤーを選択します。当社はサプライヤーの研究開発チームと協力して、製品の選択や磁気回路の設計と検証を行います。ソリューションが完成したら、シミュレーションを実施してプロセス全体の信頼性と制御性を確認します。

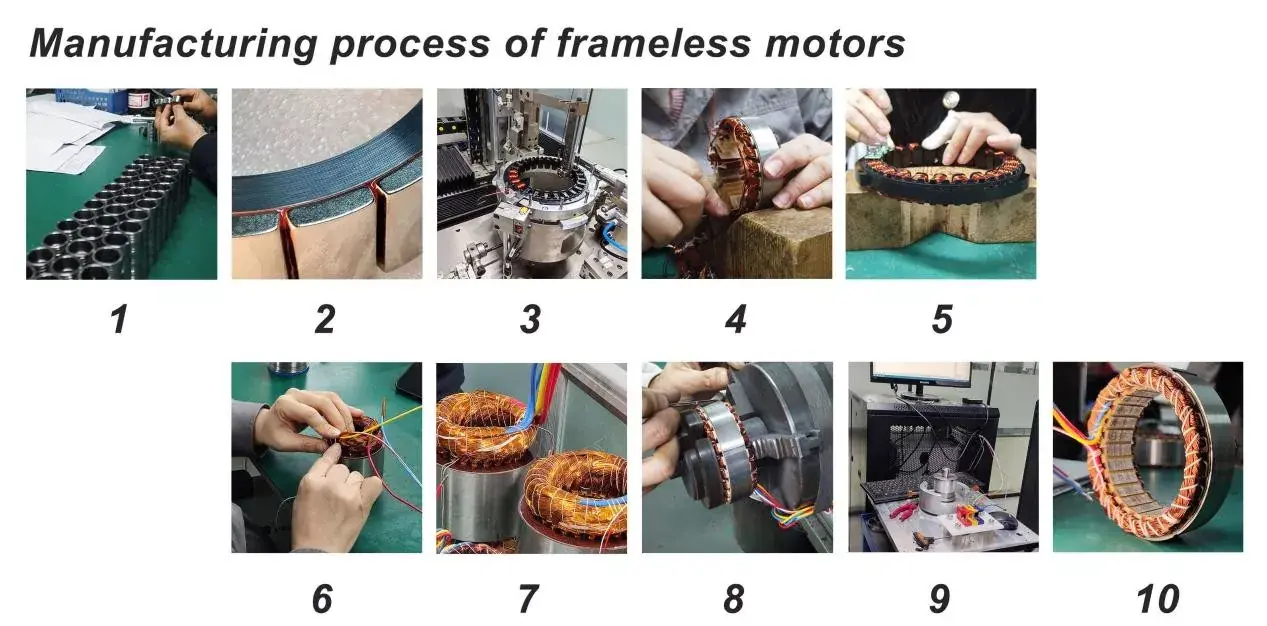

次に複雑な製造プロセスが始まります。フレームレスモーターの生産工程を10工程に簡略化しました。フレームレスモーターの製造工程は以下の通りです。

1. 材質検査、フレームレスモーターのローターは精密な機械加工が必要です。

2.強力マグネットシートの貼り付けには嫌気性接着剤を使用しております。一部の高速ローターでは、強力な磁性シートの外側にカーボンファイバーの層が取り付けられており、過度の遠心力によってシートが飛び散るのを防ぎます。

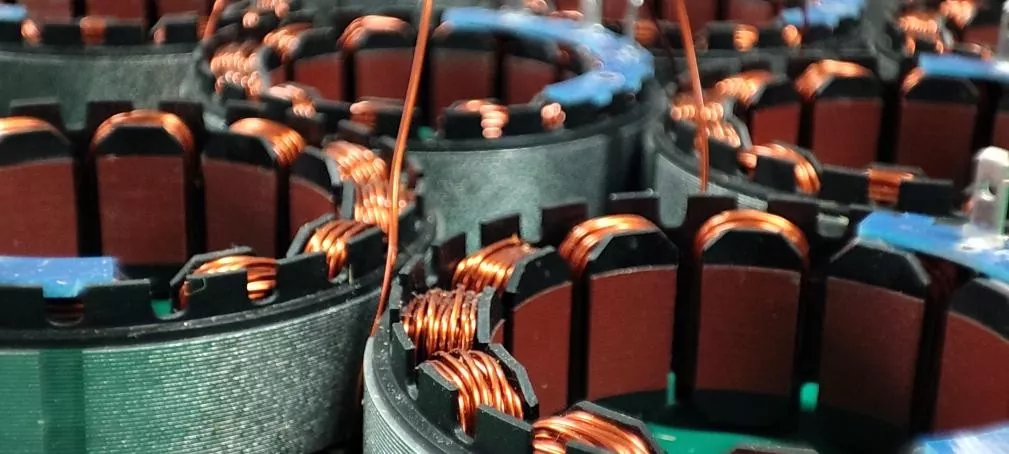

3.自動巻線機はステーターの巻線作業を行います。

4. 巻上げ要件が高い一部の小ロットまたはカスタマイズされた製品の場合は、手動巻上げが必要です。手巻きは高度な技術を必要とする作業です。

5.巻き線を整理します。巻線表面の絶縁ワニスの損傷を避けるために、ここでは柔らかい木製の工具を使用します。

6.はんだ付けには、巻線を導体またはPCBインターフェースボードにはんだ付けすることが含まれます。

7.接着剤の注入プロセスは、空気の侵入を防ぐために真空環境で実行する必要があり、その後オーブンで焼く必要があります。

8.ステーターマグネットシートの表面に残っている接着剤を取り除きます。

9.試験には三相導通試験、負荷試験などが含まれます。

10.完成品

製品パラメータ

お客様のニーズに合わせて、巻線パターン、磁気回路設計、実装方法、配線方法などをご提案させていただきます。以下は弊社標準品のパラメータです。

モデル	定格電圧 Vdc	定格回転数rpm	定格トルクN・m	定格電力 W	定格電流A	ピーク電流A	最大トルクN・m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220Vac	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220Vac	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220Vac	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380Vac	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220Vac	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220Vac	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10
