アブソリュート光電式エンコーダ

信頼できる中国のメーカーとして、SEA MOTION はシングルターンおよびマルチターン小型アブソリュート光電エンコーダを統合した高性能 EC-Micro シリーズを発売します。成熟した品質管理システムによってサポートされ、マスマーケットアプリケーションによって検証された当社の製品は、世界中の顧客に広く認知されています。当社は、世界的なハイエンド精密製造の調達ニーズに合わせて、カスタマイズされた小型エンコーダソリューションを提供します。

お問い合わせを送信

製品説明

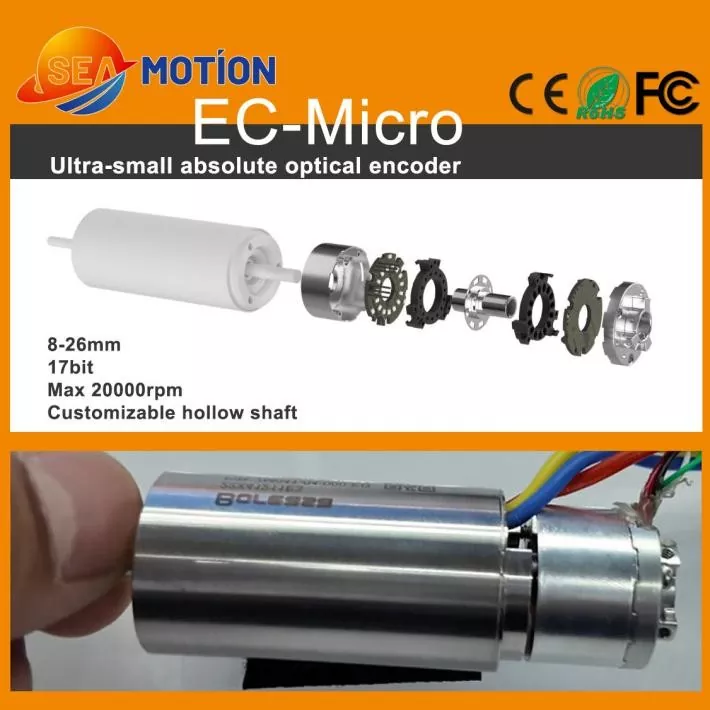

EC-Micro アブソリュート光電式エンコーダ

SEA MOTION EC-Micro シリーズアブソリュート光電エンコーダは、ブランドの高品質モーションコントロールサプライチェーンのもとで市場競争力のある小型高精度エンコーダ製品で、完全なシングルターンおよびマルチターンモデルをカバーしています。外径8mm～26mmの超小型中空構造を採用し、小型モーターやマイクロモジュールの設置要件に幅広く対応します。マルチターンモデルは17ビット高解像度と標準RS485通信を搭載し、安定した効率的なデータ伝送を実現します。従来の磁気式エンコーダと比較して、光電式エンコーダは優れた耐電磁妨害能力を備えており、複雑な作業条件でも長期にわたる安定した動作を保証します。 SEA MOTION は、厳格なサプライチェーン検査と精密な製品テスト基準を遵守し、すべての生産リンクを厳格に管理します。強力なカスタマイズ機能により、さまざまな小型精密機器のパーソナライズされたサイズと性能要件を満たし、複数のハイエンド製造シナリオをカバーできます。

製品パラメータ

EC-Microシリーズ小型アブソリュート多回転光電エンコーダは、外径8mm～26mm、中空構造（カスタマイズ対応）、17ビット分解能、最高回転速度20,000rpmを特徴としています。

動作パラメータ

パラメータ	仕様
解決	17ビット
出力インターフェース	RS485
ボーレート	2.5Mbps
累積誤差	±80"
連続エラー	±5"
再現性	12ビット
マルチターン範囲	24 ビット @ 解像度 17 ビット;16 ビット @ 解像度 23 ビット

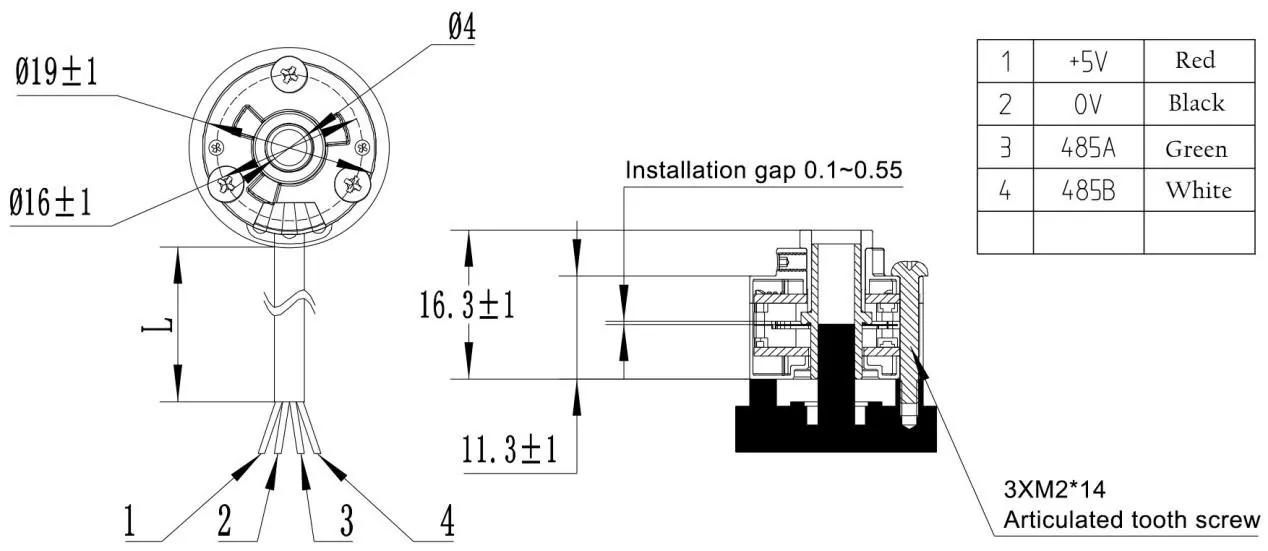

機械的パラメータ

パラメータ	仕様
ハウジング	アルミニウム
寸法	ø19mm、H=14.5mm / カスタマイズ可能
取付ねじ	M2
モーターシャフト径	4-6mm
コードディスク	ステンレス鋼
軸の許容変位	ラジアル ±0.1mm、アキシャル ±0.1mm
角加速度	最大: 80000rpm
最高許容速度	20000rpm
保護クラス	IP40(設置後)

電気的パラメータ

パラメータ	仕様
入力電圧	DC5V±5%
電気接続	5ピンPCBはんだ付けインターフェース
動作電流	≤150mA(無負荷)
過熱検出精度	±3℃
出力レベルの立ち上がり/立ち下がり時間	≤100ns
電気的寿命	24000h (MTBF 85℃)

信頼性

パラメータ	仕様
温度	動作温度: -20℃〜85℃;保管温度: -40℃～105℃
湿度	10%-90% (結露なきこと)
適用高度	≤2000m
保管時間	45日
製品認証	CE、RoHS、FCC
保証	1年

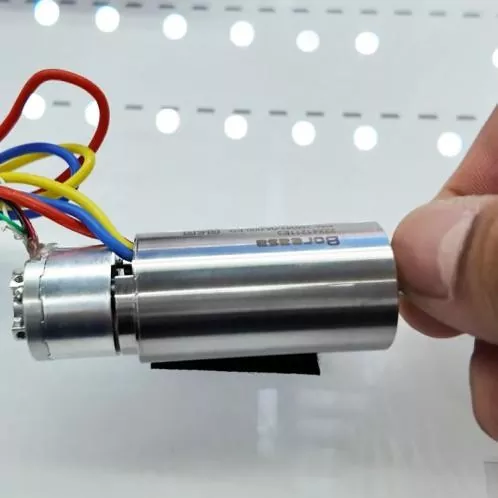

これが私たちのデモです。

製品の特徴と用途

SEA MOTION アブソリュート光電エンコーダシリーズの主要な利点は、小型化、高精度、強力な適応性に焦点を当てており、マイクロデバイス用の高精度エンコーダの市場ギャップを完全に埋めます。すべてのモデルは超小型サイズの設置と 17 ビットの高精度エンコーディングをサポートしており、マルチターンバージョンではバッテリーの補助なしで正確なマルチアングル位置決めを実現します。

専門的な光電検出技術により、耐干渉性と動作安定性が大幅に向上し、電磁干渉による位置ずれを回避します。主に中空カップモーター、ロボット器用ハンド、ZRモジュールなどのコア精密機器に適用され、産業オートメーション、医療機器、知能ロボット、半導体製造分野で広く使用されています。これは、小型モーション機器のスペース制限と位置決め精度の低さの問題を効果的に解決し、ハイエンド小型モーション制御システムに信頼性が高くコスト効率が高く、カスタマイズ可能なコアコンポーネントを提供します。
