アブソリュート多回転誘導エンコーダ

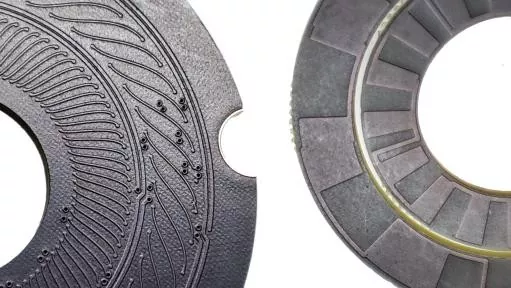

SEA MOTION は、中国の信頼できるアブソリュートマルチターン誘導型エンコーダのサプライヤーであり、マルチサイクル連続回転運動測定用の高性能マルチターンアブソリュート誘導型エンコーダを提供しています。このエンコーダは、1 回転位置決めの制限を打ち破り、誘導センシングとインテリジェントな信号処理により、回転角度と複数回転内の合計回転数を正確に記録します。すべての位置および回転データを永続的に保存するため、電源をオフにしてもデータが失われることはなく、ゼロ校正を繰り返す必要もありません。

会社ビデオ

パラメータ

電気的パラメータ

このエンコーダは、高精度かつ長距離測定機能を統合しています。高解像度と低遅延の信号出力を維持しながら、数百、さらには数千回転の連続位置監視をサポートします。産業グレードの誘導技術を採用しており、強力な抗干渉能力、耐衝撃性、耐湿性を備えており、長期にわたる中断のない産業運用に適しています。多様な産業用通信インターフェースをサポートし、安定性と拡張性に優れ、複雑な自動制御システムにも対応します。

製品ビデオ

端末の定義

製品サイズ

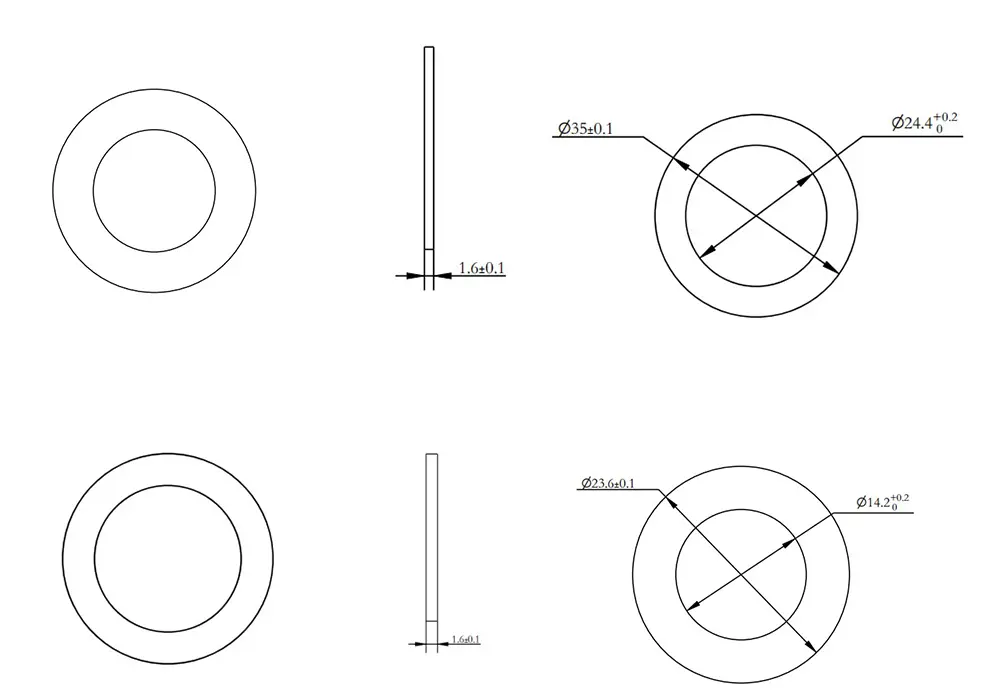

ローター寸法 / 外径・内径

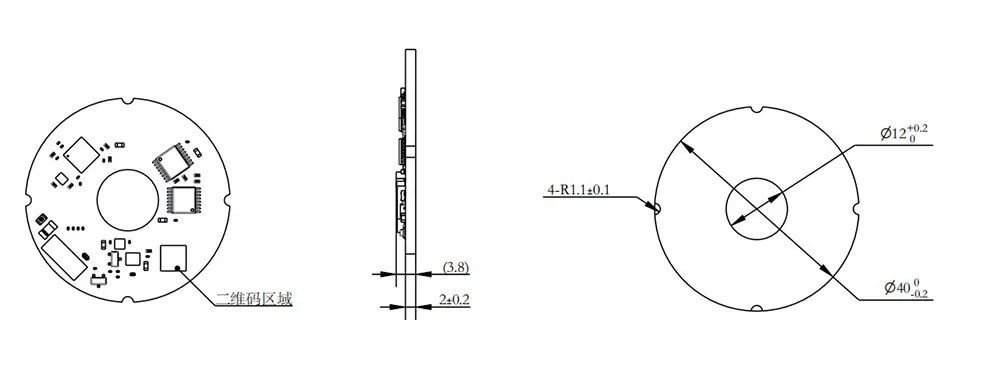

ステータ寸法

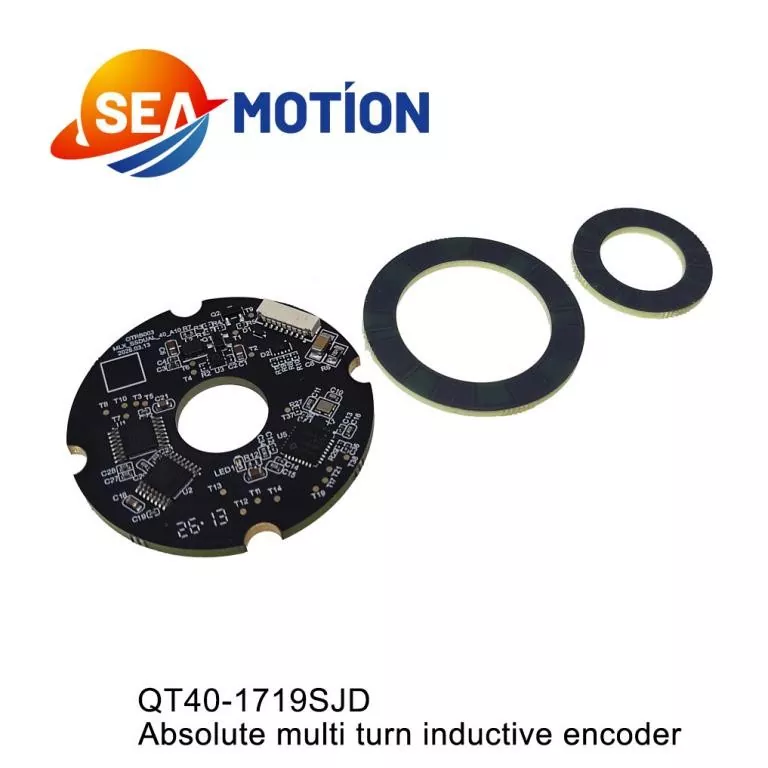

Q T 40- 1719 S JD

①②③ ④ ⑤ ⑥

①-Q: DM Qシリーズ誘導型エンコーダ

②-T: 左右デュアルエンコーダー

③-40：ステータ外径40mm

④-1719: 17: モーターエンコーダー解像度: 17 ビット;

19:レデューサ解像度:19bit

⑤-S: 信号タイプ: SPI

⑥-JD：ラジアル（端子出口横）

アブソリュート多回転誘導エンコーダは、ロングストロークおよび多回転モーション制御の中核装置です。大型産業機械、エレベータ牽引システム、風力発電装置、航空宇宙用回転機構、大型自動昇降装置などに広く使用されています。長距離および複数サイクルの回転運動に対して信頼性の高い複数回転位置フィードバックを提供し、大型産業機器の正確な制御と安全な動作を保証します。

設置ビデオ

取り付け図 取り付けに必要なツール

プラストルクドライバー

1.5mm六角レンチトルクレンチ(メートル法)

4 x M2x5.5 平ワッシャー付きなべ頭ネジ

2 x M3x3 六角穴付きカップポイント止めねじ

8 x M1.6x6 プラス皿ネジ

インストール手順

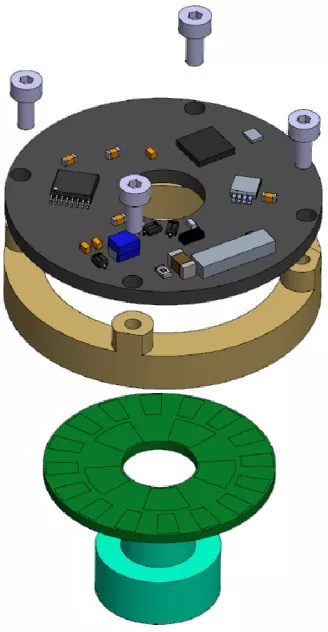

ローターの取り付け:

① エンコーダローターをモーターシャフトに取り付け、正しい位置に配置します。

②DP460接着剤を使用して、エンコーダロータープレートをシャフトスリーブにしっかりと接着します。

[注記]：

1) ローターの高さの調整が必要な場合は、調整が完了した後でのみ締め付けステップを実行してください。

2)ねじの緩み防止のため、あらかじめねじ穴にねじロック剤を塗布するか、プレコートねじを使用してください。

推奨締め付けトルクは7±0.2kgf・cmです。

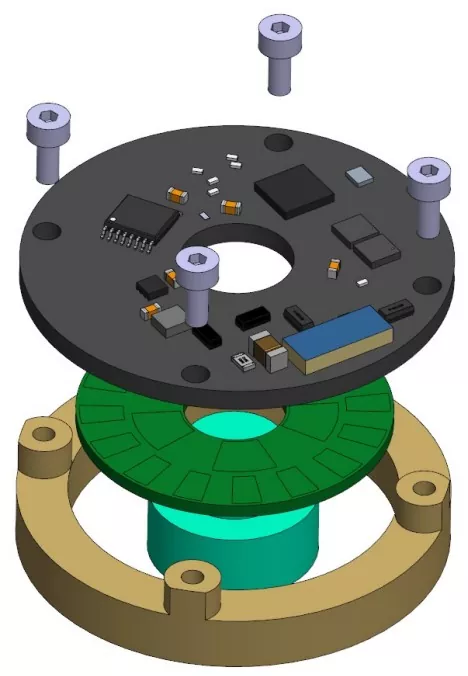

ステーターの取り付け:

① エンコーダステータを取り付け面に置き、4 つのネジ穴の位置を合わせます。

② プラストルクドライバーを使用して、4 本のネジアセンブリを 1 つずつ打ち込みます。

(M2×5.5 なべネジ+平座金組品)。

【注】：ねじの緩み防止のため、あらかじめねじ穴にねじロック剤を塗布するか、プレコートねじをご使用ください。推奨締め付けトルク：2.8±0.2kgf・cm。
