記事の概要:
フレームレストルクモーターは、コンパクトな構造、高トルク出力、極めて正確なモーション制御を必要とする産業にとって重要なソリューションになりつつあります。一体型ハウジングを備えた従来のモーターとは異なり、フレームレス トルク モーターは、機械システムに直接統合できる個別のローターとステーターのコンポーネントとして設計されています。この設計アプローチは、エンジニアが伝送損失を削減し、応答性を向上させ、小型でありながらより強力な機器を作成するのに役立ちます。 SEA MOTION は、精度、効率、信頼性が不可欠な高性能アプリケーションをサポートするように設計された高度なモーション制御ソリューションを提供します。
この記事では、フレームレス トルク モーターの仕組み、その主な利点、応用分野、選択の考慮事項、および最新のオートメーション システムにおける共通のエンジニアリング課題をフレームレス トルク モーターがどのように解決するかについて説明します。
現代の産業機器には、単純な回転動作以上のものが必要です。メーカーは、より高い精度、より速い応答、より少ないメンテナンス要件、より優れたスペース利用率を提供するモーション システムをますます必要としています。従来のモーター システムは、多くの場合、ギアボックス、カップリング、および機械式トランスミッション コンポーネントに依存して動力を伝達します。これらのコンポーネントは必要な動きを実現できますが、バックラッシュ、摩擦、振動、効率の損失が発生する可能性があります。
フレームレス トルク モーターは、別のアプローチを提供します。従来のモーターハウジング、シャフト、機械伝達構造を取り除くことで、モーターコンポーネントを機械設計に直接統合できます。これにより、エンジニアは制御性能が向上したコンパクトなダイレクトドライブ システムを作成できます。

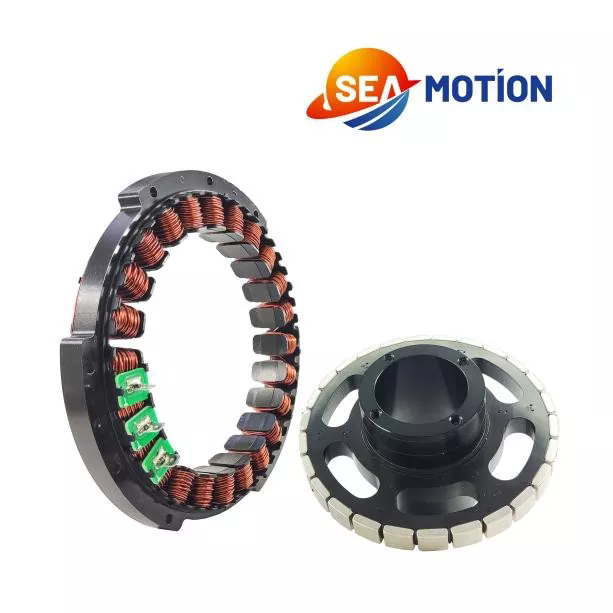

一般的なフレームレス トルク モーターは、ローターとステーターという 2 つの主要な電磁部品で構成されています。ローターはステーター巻線と磁気相互作用を発生させ、回転トルクを生成します。モーターと被駆動機構が直結しているため、機械部品が少なく、スムーズな動作と高い位置決め精度を実現します。
ロボット工学、半導体装置、医療機器、航空宇宙システム、自動製造などの精密産業にとって、この設計は大きな利点をもたらします。 SEA MOTION は、お客様が要求の厳しい環境において信頼性が高く正確な動作パフォーマンスを達成できるよう支援する高性能モーション コントロール ソリューションの開発に重点を置いています。
フレームレス トルク モーターの動作原理を理解することは、エンジニアが自社の機器に適切なソリューションを選択するのに役立ちます。この作業プロセスは、ステータとロータの間に発生する電磁力に基づいています。
ステータには電気巻線が含まれており、電流が流れると回転磁界を生成します。ローターには、この磁場と相互作用する永久磁石が含まれています。この相互作用によりトルクが発生し、ローターが回転します。
従来のサーボ モーターとは異なり、フレームレス トルク モーターには、完全な外部ケーシングや内蔵の機械コンポーネントが含まれていません。代わりに、モーターメーカーは、機械設計者が自社の機器構造に直接取り付ける最適化された電磁コンポーネントを提供します。
| 成分 | 関数 | エンジニアリング上のメリット |
|---|---|---|
| ステータ | 電磁回転場を生成します | 安定したトルク発生を実現 |
| ローター | ステーターとの磁気相互作用を生成 | 回転力をダイレクトに伝達 |
| エンコーダフィードバックシステム | 位置と速度を計測 | 動作精度の向上 |
| サーボドライブ | 電流とモーターの動作を制御します | 正確な動的制御を可能にします |
モーターが負荷を直接駆動するため、システムは従来の伝達機構によって引き起こされる多くの制限を回避します。このダイレクトドライブ構造は、極めて正確な位置決めとスムーズな動きが必要な場合に特に役立ちます。
適切なモーター技術の選択は、機械の性能、信頼性、長期的な運用コストに直接影響します。フレームレス トルク モーターには、機器メーカーが直面する一般的な課題に対処するいくつかの利点があります。
オートメーション メーカーにとって、これらのメリットは生産性の向上と機器のパフォーマンスの信頼性の向上につながります。
フレームレス トルク モーターの独自の設計特性により、正確な回転運動を必要とする多くの産業に適しています。
| 業界 | 応用例 | 主な要件 |
|---|---|---|
| ロボット工学 | ロボット関節、協働ロボット、ロボットアーム | 高トルク、コンパクトサイズ、正確な動き |
| 半導体製造 | ウェーハハンドリング装置と位置決めプラットフォーム | 超高精度かつスムーズな動作 |
| 医療機器 | 高精度のスキャンおよび診断システム | 静かな動作と信頼性 |
| 産業オートメーション | 回転テーブルと自動機械 | 素早い応答と長寿命 |
| 航空宇宙機器 | 精密制御機構 | 軽量で信頼性の高いパフォーマンス |
ロボット用途では、フレームレス トルク モーターを使用することで、設計者はより小型でより柔軟なロボット ジョイントを構築できます。製造システムでは、位置決め精度の向上と生産エラーの削減に役立ちます。
適切なフレームレス トルク モーターを選択するには、機械の構造、動作条件、および性能要件を詳細に理解する必要があります。アプリケーションに適合するモーターは、効率、精度、製品寿命を大幅に向上させることができます。しかし、不適切なモーターを選択すると、トルク不足、過熱、動作の不安定、または無駄なコストが発生する可能性があります。
エンジニアは、フレームレス トルク モーターをモーション システムに統合する前に、いくつかの重要な要素を評価する必要があります。
| 選択要素 | なぜそれが重要なのか | 主な考慮事項 |
|---|---|---|
| 必要トルク | モーターがアプリケーションを効果的に駆動できるかどうかを判断します | 積載重量、加速要件、連続トルクおよびピークトルク |
| 速度要件 | システム全体の生産性と応答能力に影響を与える | 最高回転速度、動作サイクル、動的性能 |
| 設置スペース | 機械設計の柔軟性に影響を与える | 外径、モーター高さ、組み込み寸法 |
| 制御精度 | 位置決め性能を決定する | エンコーダーの分解能、フィードバックシステムの互換性 |
| 熱性能 | 長期安定稼働を実現 | 放熱、冷却方法、作業環境 |
もう 1 つの重要な考慮事項は、モーターと制御システム間の互換性です。フレームレス トルク モーターは、高度なサーボ ドライブや高解像度フィードバック デバイスとともによく使用されます。適切に適合した制御システムにより、モーターはよりスムーズな動作、より高速な応答、およびエネルギー効率の向上を実現できます。
海の動きは、さまざまな産業要件に合わせて設計されたプロフェッショナルなフレームレストルクモーターソリューションを提供します。アプリケーション条件と顧客の機器仕様を考慮することで、信頼性の高い動作性能を実現する適切なモーター構成を開発できます。
従来のモーターは依然として多くの業界で広く使用されていますが、フレームレス トルク モーターは高度な精密アプリケーションに独自の利点をもたらします。違いを理解することは、メーカーがどのテクノロジーが自社の機器要件をよりよく満たしているかを判断するのに役立ちます。
| 比較項目 | フレームレストルクモーター | 従来のモーターシステム |
|---|---|---|
| 機械構造 | ローターとステーターを分離して直接統合 | ハウジングとシャフトを備えた完全なモーターアセンブリ |
| トランスミッションコンポーネント | 通常、ギアボックスやカップリングは必要ありません | 多くの場合、追加の機械コンポーネントが必要になります |
| 位置決め精度 | 機械誤差の低減による高精度 | バックラッシュや伝達損失が発生する可能性があります |
| 設置の柔軟性 | 機械設計に合わせて高度にカスタマイズ可能 | 標準モーター寸法による制限 |
| メンテナンス要件 | 機械的なメンテナンスの必要性が低い | さらに多くのコンポーネントの検査が必要になる可能性があります |
| アプリケーションの焦点 | 高精度オートメーションとダイレクトドライブシステム | 一般産業用回転用途 |
単純な回転用途では、従来のモーターでも経済的なソリューションが提供される可能性があります。ただし、機器がコンパクトな設計、高精度、高速な動的応答を必要とする場合、多くの場合、フレームレス トルク モーターが長期的に優れた価値を提供します。
モーション システムのパフォーマンスは、モーター技術だけでなく、エンジニアリングの経験、製品の品質、アプリケーションのサポートにも依存します。 SEA MOTION は、お客様が複雑な自動化の課題を克服できるよう支援する高度なモーション コントロール製品の提供に重点を置いています。
海の動き のフレームレス トルク モーターは、精度、効率、信頼性が重要な用途向けに設計されています。同社は、最適化された電磁設計、安定した製造プロセス、さまざまな産業要件をサポートする柔軟なソリューションを重視しています。
海の動き を使用する主な利点は次のとおりです。
業界がインテリジェント製造と自動生産への移行を続ける中、高性能モーションコンポーネントの需要は増加し続けています。フレームレス トルク モーターは、機械の複雑さを軽減しながら機械の能力を向上させる効果的な方法を提供します。
フレームレス トルク モーターは、従来のモーター システムに比べて必要な機械部品が少なくても、安定した性能を達成するには適切なメンテナンスと操作方法が依然として重要です。
適切な統合とメンテナンスにより、フレームレス トルク モーターは長年にわたり一貫したパフォーマンスを提供することができ、メーカーが機器の信頼性を向上させ、ダウンタイムを削減するのをサポートします。
フレームレス トルク モーターは、従来のモーター ハウジングを持たない、個別のローターとステーターのコンポーネントで構成されるダイレクトドライブ モーターです。機械構造に直接統合され、高いトルク密度、正確な動作制御、柔軟な設置を実現します。
ロボット システムには、コンパクト、軽量、高精度の動作ソリューションが必要です。フレームレス トルク モーターは、直接駆動トルク出力を提供し、機械的伝達エラーを低減し、より小型のロボット ジョイント設計を可能にします。
多くの精密用途において、フレームレス トルク モーターは機械的伝達損失を低減するため、システム効率を向上させることができます。ただし、全体的な効率は、完全なモーション システムの設計、動作条件、制御戦略によって異なります。
ロボット工学、半導体製造、医療機器、航空宇宙、産業オートメーションなどの業界では、正確で信頼性が高く、コンパクトなモーション ソリューションが求められるため、フレームレス トルク モーターが一般的に使用されています。
選択プロセスでは、トルク要件、速度、設置寸法、熱条件、制御の互換性、精度要件を考慮する必要があります。 SEA MOTION などの経験豊富なサプライヤーと協力することで、選択したモーターが用途に適合していることを確認できます。
フレームレス トルク モーターは、最新のモーション コントロール テクノロジーにおける重要な進歩を表しています。ダイレクトドライブのパフォーマンス、コンパクトな統合、高精度を組み合わせることで、メーカーがより効率的で信頼性の高い機器を作成できるようになります。
従来のモーター システムと比較して、フレームレス トルク モーターは機械的な複雑さを軽減しながら、応答性と位置決め精度を向上させます。これらは、あらゆる動作を非常に正確に制御する必要がある産業にとって特に価値があります。
海の動きは、高度なモーション性能を求めるお客様にプロフェッショナルなフレームレス トルク モーター ソリューションを提供し続けています。ロボット工学、自動化機器、精密機械のいずれを開発する場合でも、適切なモーター技術を選択することで、システムの機能と競争力を大幅に向上させることができます。
アプリケーション要件に合わせた信頼性の高いフレームレス トルク モーター ソリューションをお探しの場合は、お問い合わせ今日。 SEA MOTION は専門的なサポートを提供し、より効率的なモーション コントロール システムの構築を支援します。
