フレームレストルクモーター

中国の専門メーカーおよび正規地域代理店として、SEA MOTION はハイエンド精密産業向けに高性能でカスタマイズ可能なフレームレストルクモーターソリューションを提供しています。 2019年以来、当社は世界的に有名なブランドや国内の高級メーカーと提携し、大学、研究機関、トップ製造企業に実証済みの信頼できる品質を提供しています。

お問い合わせを送信

製品説明

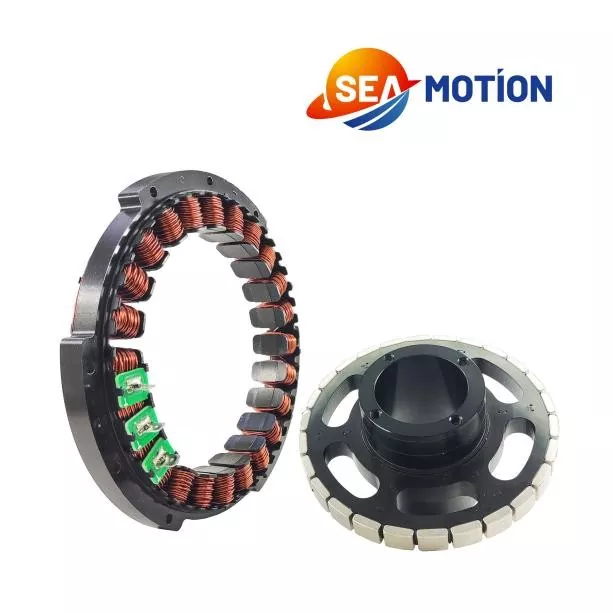

SEA MOTION フレームレストルクモーターは、高精度、高ダイナミック、軽量の産業シナリオ向けに設計されたダイレクトドライブモーターの中核製品であり、ギアトランスミッション構造を備えた従来のサーボモーターの性能限界を完全に打ち破ります。このモーターシリーズは、冗長なシェルとトランスミッション部品を排除し、トルク密度、位置決め精度、動的応答において優れた利点をもたらします。超低ローター慣性設計を採用し、高周波調停や高速転流に対応し、安定した低速・高トルク出力を実現します。 SEA MOTION は、長年の業界経験と完成された階層型サプライチェーンシステムに依存し、差別化された強みを持つ高品質のフレームレストルクモーターメーカーを統合しています。当社は、カスタマイズされた小ロットの特殊モーターの研究開発指向の工場と、厳格な品質管理システムを備えた標準化された量産メーカーと協力して、優れた製品の一貫性を保証します。すべての製品は厳格な性能テストと品質検査を受けています。パーソナライズされた研究開発プロジェクトであっても、大規模な産業調達であっても、当社は世界中のお客様に製品の品質、コスト、配送効率のバランスをとった最適化されたモーション制御ソリューションを提供できます。

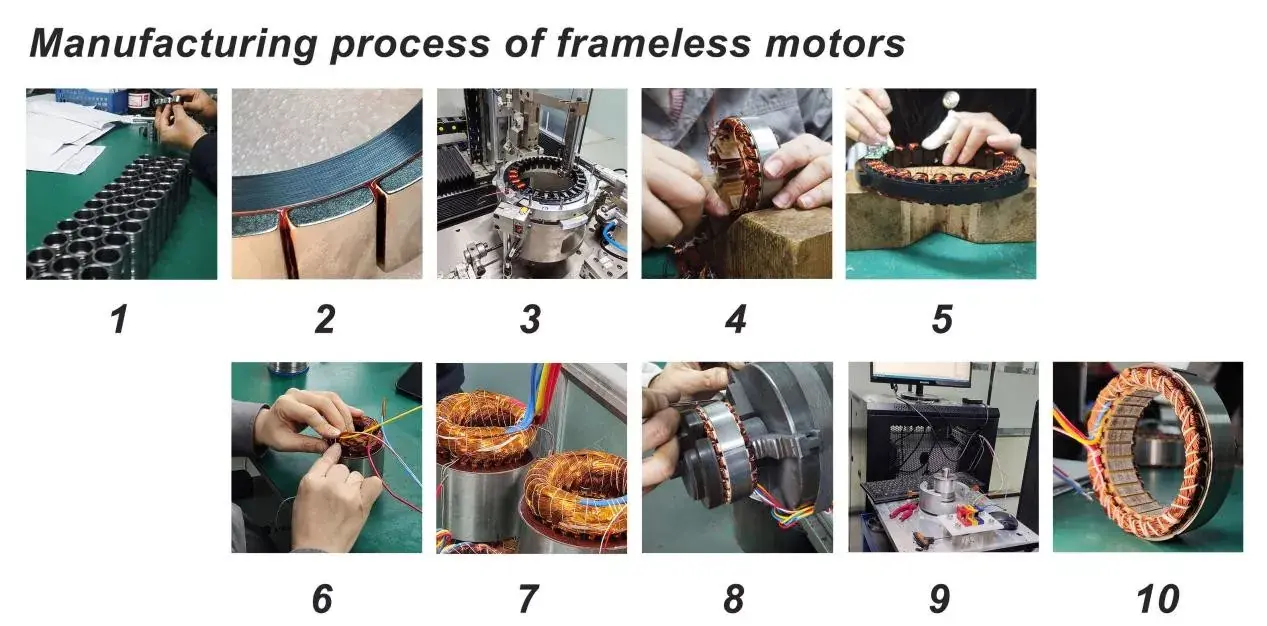

フレームレスモーターの製造工程は以下の通りです。

1. 材質検査、フレームレスモーターのローターは精密な機械加工が必要です。

2.強力マグネットシートの貼り付けには嫌気性接着剤を使用しております。一部の高速ローターでは、強力な磁性シートの外側にカーボンファイバーの層が取り付けられており、過度の遠心力によってシートが飛び散るのを防ぎます。

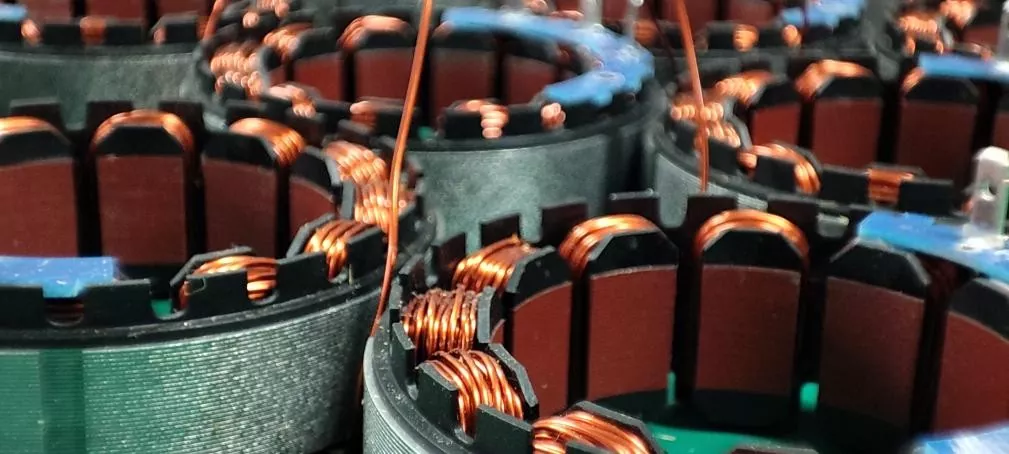

3.自動巻線機はステーターの巻線作業を行います。

4. 巻上げ要件が高い一部の小ロットまたはカスタマイズされた製品の場合は、手動巻上げが必要です。手巻きは高度な技術を必要とする作業です。

5.巻き線を整理します。巻線表面の絶縁ワニスの損傷を避けるために、ここでは柔らかい木製の工具を使用します。

6.はんだ付けには、巻線を導体またはPCBインターフェースボードにはんだ付けすることが含まれます。

7.接着剤の注入プロセスは、空気の侵入を防ぐために真空環境で実行する必要があり、その後オーブンで焼く必要があります。

8.ステーターマグネットシートの表面に残っている接着剤を取り除きます。

9.試験には三相導通試験、負荷試験などが含まれます。

10.完成品

仕様

お客様のニーズに合わせて、巻線パターン、磁気回路設計、実装方法、配線方法などをご提案させていただきます。以下は弊社標準品のパラメータです。

モデル	定格電圧 Vdc	定格回転数rpm	定格トルクN・m	定格電力 W	定格電流A	ピーク電流A	最大トルクN・m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220Vac	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220Vac	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220Vac	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380Vac	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220Vac	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220Vac	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

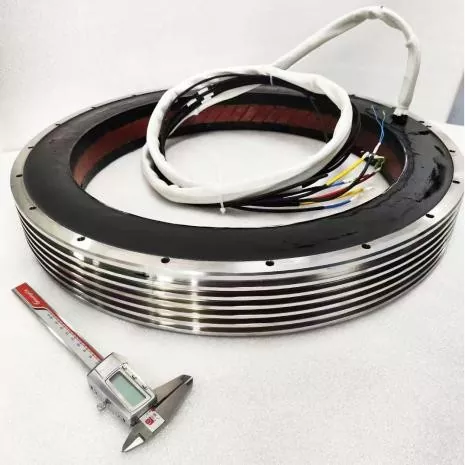

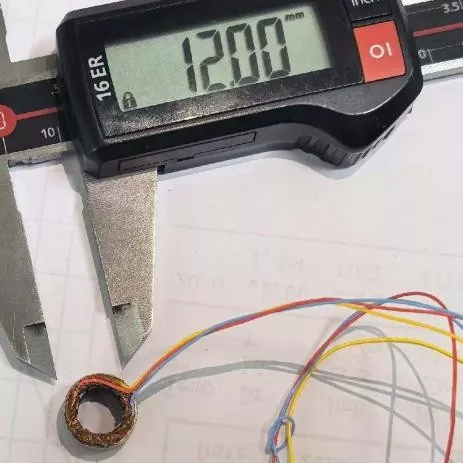

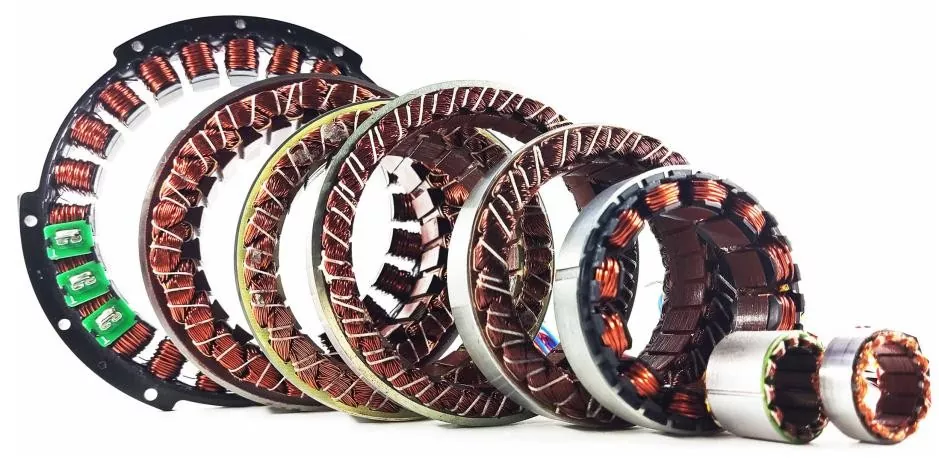

175 外径 175mm 標準モーターの外径は 12mm ～ 600mm までカスタマイズ可能です。より大型でより特殊なフレームレストルクモーターについては、当社の営業チームにご相談ください。

製品の特徴と用途

SEA MOTION フレームレストルクモーターは、ハイエンドの精密製造シナリオに適した優れた総合性能を誇ります。超高トルク密度を特徴としており、同体積で通常のサーボモータの2～3倍のトルクを発揮し、優れた低速トルク性能を発揮します。ギヤレス、カプラーフリー構造により、バックラッシゼロ、繰り返し位置決め精度±1秒角の高精度を実現し、構造剛性と耐干渉性が大幅に向上しました。 1kHzを超える応答周波数と超低ローター慣性により、超高ダイナミック動作をサポートします。また、30%～50%の体積・軽量化を実現し、中空配線にも対応し、長寿命・メンテナンスフリーを実現しました。コアのハイエンド分野で広く採用されており、軽量かつ中空の設計により、ヒューマノイドおよび協働ロボットの関節駆動シナリオに対応します。また、ウェハープラットフォームやリソグラフィー機、医療用手術ロボットやスキャン機器、航空宇宙用ステアリングギアや光電ポッド、さらにはCNC工作機械のダイレクトドライブターンテーブルや5軸リンケージ機器などの半導体およびパネル精密機器にも広く使用されており、高精度の産業用インテリジェントアップグレードを強化します。
