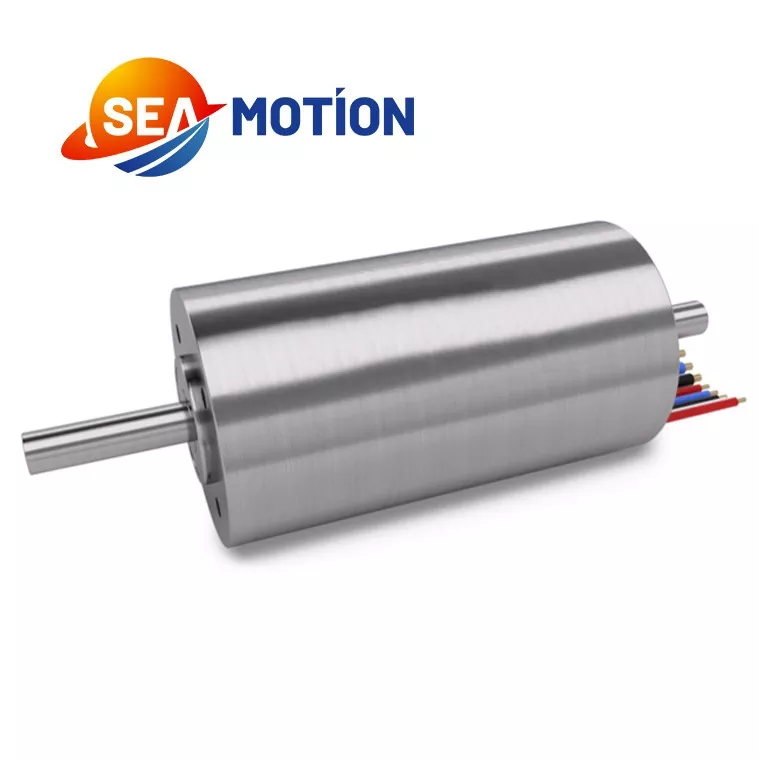

コアレスDCモーター

中国の専門メーカーとして、SEA MOTION は国際一流ブランドに匹敵する高性能の完全自社開発コアレス DC モーター製品を提供しています。学者、大学教授、上級エンジニアからなる一流の技術チームの支援を受けて、当社の製品は市場で信頼性の高い認知を得ており、安定した大量供給を実現しています。信頼できるコアレスDCモーターのサプライヤーとして、当社は研究開発、生産、カスタマイズされたソリューションサービスをワンストップで提供し、高精度製品に対する世界的な調達需要に応えます。

お問い合わせを送信

製品説明

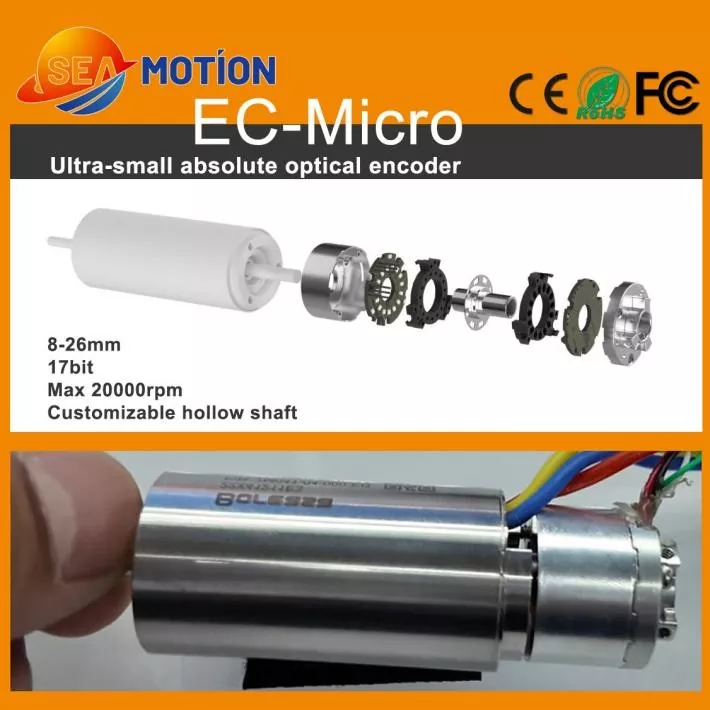

2019年以来、SEA MOTIONはハイエンドコアレスDCモーターの研究開発と生産に注力し、製品設計、OEM生産、標準化されたQCテスト、カスタマイズされたモーションコントロールソリューションをカバーする完全に独立した制御可能な産業サプライチェーンを構築してきました。国際プレミアムブランドと一致する独自の最適化された巻線技術と自社開発の自動巻線装置を採用した当社のコアレス DC モーターは、全体的な動作効率を大幅に向上させ、従来のモーターによくある性能上の欠点を解決します。この製品は、インクリメンタルおよびアブソリュートマルチターンフィードバックモードを含む磁気および光学式エンコーダフィードバックをサポートしており、出力トルクを高めるために遊星歯車モジュールと組み合わせることができます。コアレス設計により、鉄損と歯溝トルクを排除し、超低発熱と超安定動作を実現しました。 SEA MOTIONは、厳格な全工程品質管理と完全な産業チェーンの利点により、中国コアレスDCモーターの専門メーカーとして、標準化された量産と個別のカスタマイズプロジェクトの両方をサポートし、医療、産業、航空宇宙、家電分野に高水準の製品を安定的に供給できます。

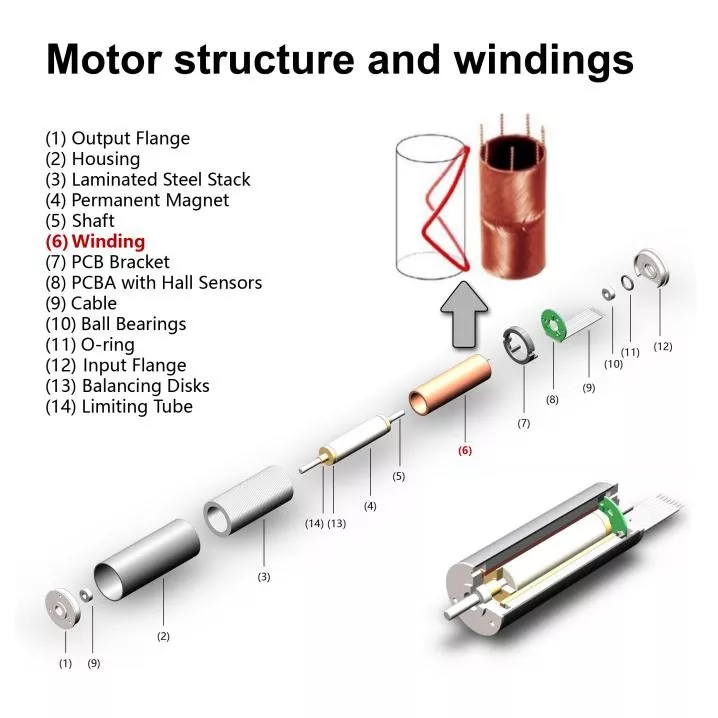

モーター構造部品リスト1.出力フランジ

2. ハウジング

3. ラミネート鋼スタック

4. 永久磁石

5. シャフト

6. 巻き取り

7. PCB ブラケット

8. ホールセンサー付きPCBA

9. ケーブル

10. ボールベアリング

11. Oリング

12. 入力フランジ

13. ディスクのバランスをとる

14. リミッティングチューブ

製品パラメータ

ここでは、SEA MOTION コアレスモーターの仕様を国内の競合他社および主要な国際ブランドと比較します。このデータは公式ウェブサイトから引用しています。

同じサイズの場合、性能やパラメータがわずかに向上しただけでも、設計、製造、QC に課題が生じます。

直径16mmブラシレスモーターの性能パラメータの比較

パラメータ	当社のモーター	マクソン	ファールハーバー	ポルテスキャップ	その他のブランド
ブランド	当社のモーター	マクソン	ファールハーバー	ポルテスキャップ	その他のブランド
モデル	EC1636	EC-Max1636	B1628	16ECP36	EC 1636
直径/mm	16	16	16	16	16
定格電圧 / V	24	24	24	24	24
最大効率 / %	72	71	69	/	72.2
無負荷速度/rpm	15600	11900	31600	12420	14668
無負荷電流 / mA	90	31.9	45	35	50
相抵抗 / Ω	6.12	20.5	15.2	21	10.8
最大連続トルク / mNM	7	8.19	3.3	7.2	6
ストールトルク / mNM	56.4	22	11	/	33
速度定数 / rpm/V	653	510	1349	543	625
トルク定数/mNM/A	14.4	18.7	7.08	17.6	15.3
傾き/rpm/mNM	277	556	2896	648	444
機械時定数 / ms	2.23	4.95	16.4	3.7	2.9
慣性モーメント / gcm²	0.756	0.85	0.54	0.6	0.62
長さ/mm	36	36	28	36	36

直径22mmブラシレスモーターの性能パラメータの比較

パラメータ	当社のモーター	マクソン	ファールハーバー	ポルテスキャップ	その他のブランド
ブランド	当社のモーター	マクソン	ファールハーバー	ポルテスキャップ	その他のブランド
モデル	EC2248	EC-Max2248	B2057	22ECP45	EC 2248
直径/mm	22	22	20	22	22
定格電圧 / V	24	24	24	24	24
最大効率 / %	78	76	84	/	79.7
無負荷速度/rpm	12900	12900	24900	15700	12930
無負荷電流 / mA	146	121	129	60	102
相抵抗 / Ω	2.25	3.44	1.32	1.5	2.71
最大連続トルク / mNM	20	22.7	19.5	29.4	18
ストールトルク / mNM	187	121	172	/	153
速度定数 / rpm/V	543	549	1010	654	545
トルク定数/mNM/A	17.5	17.4	9.46	14.6	17.5
傾き/rpm/mNM	69.8	109	141	67.2	84.3
機械時定数 / ms	2.54	5.06	5.9	1.6	2.8
慣性モーメント / gcm²	3.43	4.45	4	2.3	3.1
長さ/mm	45	45	/	45	45

製品の特徴と用途

SEA MOTION コアレス DC モーターは、従来のモーターをはるかに上回る優れた総合性能を誇り、従来のモーターのわずか 1/10 ～ 1/5 の超低慣性モーメントにより、優れた動的応答性と超高い制御リニアリティを実現します。ゼロコギングトルクを特徴とし、速度変動が2%以内に制御されたジッターフリーの低速動作を実現するとともに、超高出力密度、低電磁干渉、高いエネルギー効率を実現します。これらの優れた特性を利用して、モーターは複数のハイエンド精密産業をカバーしています。医療分野では、内視鏡、手術用ロボット、医療用精密ポンプなどに幅広く使用されています。産業シナリオでは、ロボットの器用なハンド、サーボジンバル、精密自動化機器に役立ちます。また、ドローンやカメラの手ぶれ補正システムなどの高精度民生用電子機器や、航空宇宙用の姿勢制御や小型サーボ機器にも力を与え、ハイエンドの精密モーションシステムの中核となる高コストパフォーマンスのコンポーネントとなっています。
