コアレスブラシレスモーター

中国の大手メーカーとして、SEA MOTION はトップレベルの独立した研究開発能力と完全な産業用チェーンレイアウトを備えたハイエンドコアレスブラシレスモーターを開発、生産しています。長年にわたる技術の反復と厳格な品質管理により、当社の製品はサイズと性能の両方において国際的に先進的なレベルに達しています。最新の工場価格については、いつでもお気軽にお問い合わせください。

お問い合わせを送信

製品説明

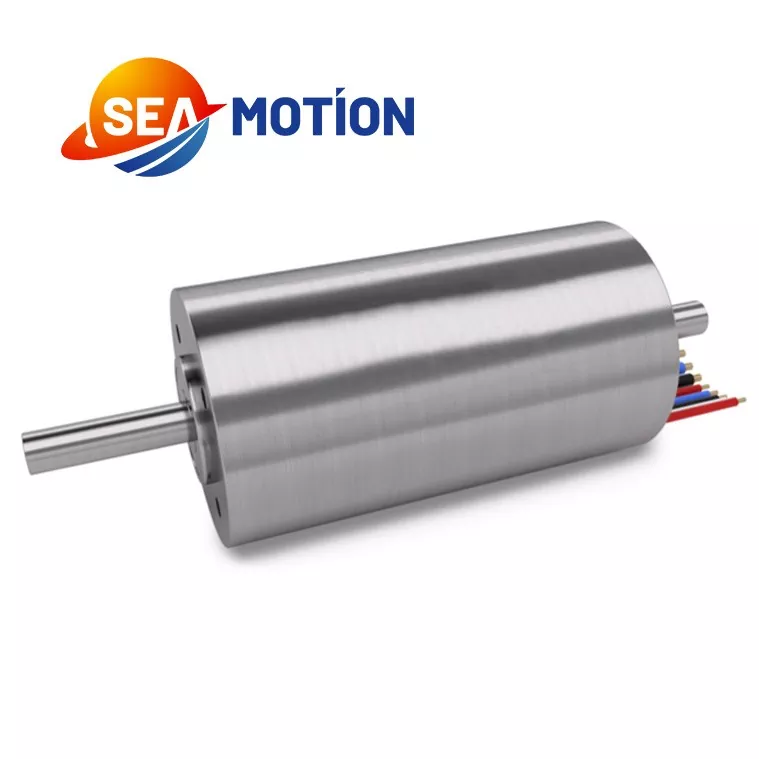

SEA MOTION コアレスブラシレスモーターは、同社のトップ専門技術研究チームに頼って、超安定かつ高ダイナミックな産業シナリオ向けに独自に開発されたハイエンドの精密モーションコンポーネントです。従来のブラシレスモーターとは異なり、革新的な最適化された巻線構造と自社開発の自動巻線プロセスを採用し、モーターの動作効率と全体的な耐用年数を効果的に向上させます。この製品は磁気エンコーダと光学式エンコーダのデュアルフィードバックをサポートし、インクリメンタルおよびアブソリュートマルチターンフィードバックモードをカバーし、高トルク出力要件を満たすために遊星歯車モジュールを装備することができます。コアレス構造設計により、コアロスやコギングトルクの問題を完全に回避します。

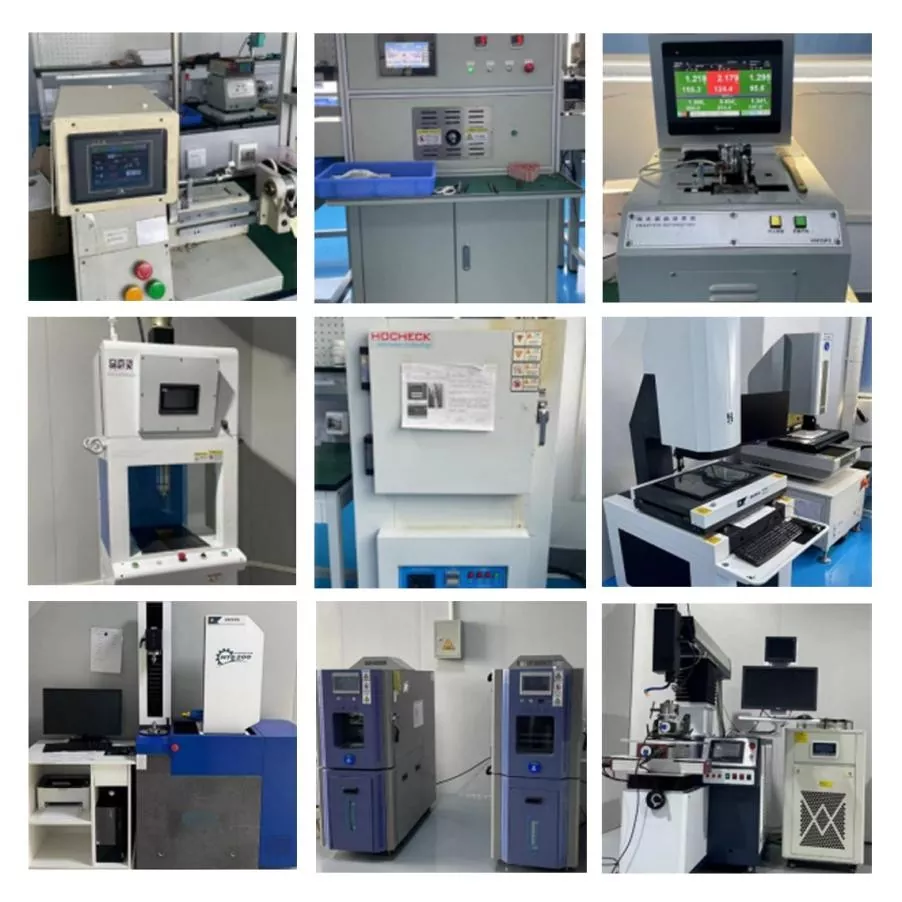

研究開発、生産、品質検査をカバーする完全に制御可能なサプライチェーンシステムによってサポートされ、すべてのSEA MOTIONコアレスブラシレスモーターは厳格な標準化されたQCテストを受けています。輸入ブランドに匹敵する安定した性能と柔軟なカスタマイズ機能を備えた当社の製品は、多くのハイエンド分野で輸入コンポーネントに取って代わり、世界中の顧客にコスト効率と信頼性の高いソリューションを提供しています。

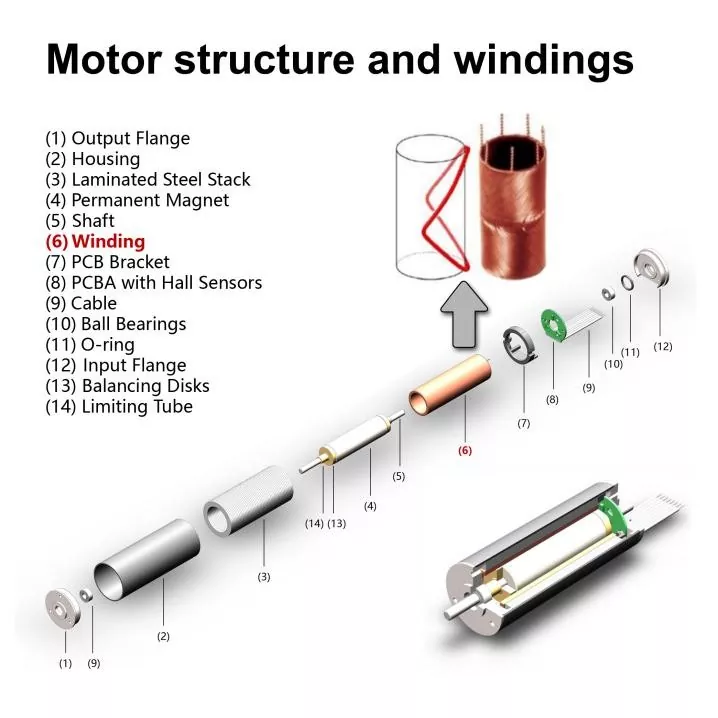

モーター構造部品リスト

1.出力フランジ

2.Housing

3.積層鋼スタック

4.永久磁石

5.Shaft

6.Winding

7.PCBブラケット

8.ホールセンサー付きPCBA

9.Cable

10.ボールベアリング

11.Oリング

12.入力フランジ

13.バランシングディスク

14.リミッティングチューブ

製品コア技術パラメータ表

ここでは、SEA MOTION コアレスモーターの仕様を国内の競合他社および主要な国際ブランドと比較します。このデータは公式ウェブサイトから引用しています。

パラメータ	当社のモーター	マクソン	ファールハーバー	ポルテスキャップ	その他のブランド
ブランド	当社のモーター	マクソン	ファールハーバー	ポルテスキャップ	その他のブランド
モデル	EC1636	EC-Max1636	B1628	16ECP36	EC 1636
直径/mm	16	16	16	16	16
定格電圧 / V	24	24	24	24	24
最大効率 / %	72	71	69	/	72.2
無負荷速度/rpm	15600	11900	31600	12420	14668
無負荷電流 / mA	90	31.9	45	35	50
相抵抗 / Ω	6.12	20.5	15.2	21	10.8
最大連続トルク / mNM	7	8.19	3.3	7.2	6
ストールトルク / mNM	56.4	22	11	/	33
速度定数 / rpm/V	653	510	1349	543	625
トルク定数/mNM/A	14.4	18.7	7.08	17.6	15.3
傾き/rpm/mNM	277	556	2896	648	444
機械時定数 / ms	2.23	4.95	16.4	3.7	2.9
慣性モーメント / gcm²	0.756	0.85	0.54	0.6	0.62
長さ/mm	36	36	28	36	36

パラメータ	当社のモーター	マクソン	ファールハーバー	ポルテスキャップ	その他のブランド
ブランド	当社のモーター	マクソン	ファールハーバー	ポルテスキャップ	その他のブランド
モデル	EC2248	EC-Max2248	B2057	22ECP45	EC 2248
直径/mm	22	22	20	22	22
定格電圧 / V	24	24	24	24	24
最大効率 / %	78	76	84	/	79.7
無負荷速度/rpm	12900	12900	24900	15700	12930
無負荷電流 / mA	146	121	129	60	102
相抵抗 / Ω	2.25	3.44	1.32	1.5	2.71
最大連続トルク / mNM	20	22.7	19.5	29.4	18
ストールトルク / mNM	187	121	172	/	153
速度定数 / rpm/V	543	549	1010	654	545
トルク定数/mNM/A	17.5	17.4	9.46	14.6	17.5
傾き/rpm/mNM	69.8	109	141	67.2	84.3
機械時定数 / ms	2.54	5.06	5.9	1.6	2.8
慣性モーメント / gcm²	3.43	4.45	4	2.3	3.1
長さ/mm	45	45	/	45	45

同じサイズの場合、性能やパラメータがわずかに向上しただけでも、設計、製造、QC に課題が生じます。

製品の特徴と用途

SEA MOTION コアレスブラシレスモーターは、精密なモーション制御において比類のないパフォーマンス上の利点をもたらします。コアレス構造により超高効率、低発熱、極めて低い電磁干渉を実現し、また超小さな慣性モーメントにより超高速な動的応答と優れた制御直線性を実現します。モーターは低速ジッターがなく極めてスムーズに動作し、正確な速度制御精度を実現し、小型化と高出力密度を実現し、限られた精密機器の設置スペースに最適です。これは、手術ロボットや精密医療機器などの医療機器など、複数のハイエンド産業で広く適用されています。ロボットの器用なハンドや精密サーボプラットフォームなどの産業オートメーション。ドローンやハイエンド画像安定化装置などの家電製品。航空宇宙用小型サーボおよび姿勢制御システム。これは、最新のハイエンド精密インテリジェント機器にとって理想的なコア駆動コンポーネントです。
