コンパクトDCサーボドライブ

SEA 140A コンパクト DC サーボ ドライブは、比類のないコンパクトなフォーム ファクターと強力なデータ処理能力を誇ります。 SEA1-80A と同様に、SEA140A も DSP+FPGA アーキテクチャに基づいています。

これにより、この製品は、高帯域幅、高応答、並列データ処理などの非常に強力なデータ処理機能を備えています。 SEA140A の電流ループ サンプリング周波数も 10kHz に達し、優れた直線性を備えています。

連続有効出力に関しては、SEA140A は 11kW に達します。これにより、当社の製品は 140A のバス電流で高出力モーターを駆動できるようになります。エンコーダ フィードバックに関しては、ほとんどすべての一般的なエンコーダ フィードバック タイプをサポートしています。 SEA140A は、インクリメンタル + アブソリュート デュアル フィードバック、およびレゾルバ + アブソリュート デュアル フィードバックもサポートしています。

SEA MOTION シリーズの高性能コンパクト DC サーボ ドライブは、8 ～ 12 層の PCB プロセスを採用しています。これらの製品は、機能に基づいた積層リベット構造を採用しており、最下層にパワーモジュール、次の層にドライブモジュール、その次の層に制御モジュール、その次の層に通信モジュール、そして最上層にインターフェースボードが含まれています。この設計の利点は、コンポーネント密度が高く、製品サイズを非常に小さくできることです。機能的な分割により干渉が最小限に抑えられます。また、底部のアルミニウム基板は電源コンポーネントの放熱を強化します。デメリットとしては、生産コストが高く、開発サイクルが長くなることが挙げられます。

製品パラメータ(仕様)

SEA140A の最大バス電流は 140A、160A、40A で、最大電圧 100V、80V、200V に対応します。バス電流が 140A の場合、連続実効出力電流は 99A、最大連続出力電力は 11kW に達します。ここで言う最大電圧とは、製品が耐えられる最高の電圧であることに注意することが重要です。製品は通常、長期間にわたって最高電圧で動作すべきではありません。最低電源電圧と定格電源電圧の間の動作電圧を推奨します。

製品の特徴と用途

SEA MOTION シリーズのすべての高性能コンパクト DC サーボ ドライブと同様、SEA140A はほぼすべてのハイエンド アプリケーションに適用できます。小型、高電流容量、高出力を特徴とし、インクリメンタル + アブソリュートまたはレゾルバ + アブソリュート デュアル フィードバックを含む、事実上すべてのエンコーダ フィードバック タイプをサポートします。

高帯域幅、高直線性、高応答性を備えた SEA140A は、SEA1-80A と比較してより大きな連続出力電力を提供します。当社の研究開発部門は現在、パワー部品としての炭化ケイ素の量産化を検討しています。炭化ケイ素の採用により、製品の性能がさらに向上します。

SEA140A の主な用途は次のとおりです。

1. 高性能統合サーボモーター;

2. ターンテーブルとモーションシミュレーション装置。

3. マテリアルハンドリングを伴う、大きな負荷を必要とする装置などの集積回路および半導体装置。

4. 産業用オートメーション機器;

自動運転装置等の特殊車両及び装置 ６．

6. 大型AGV

制作内容

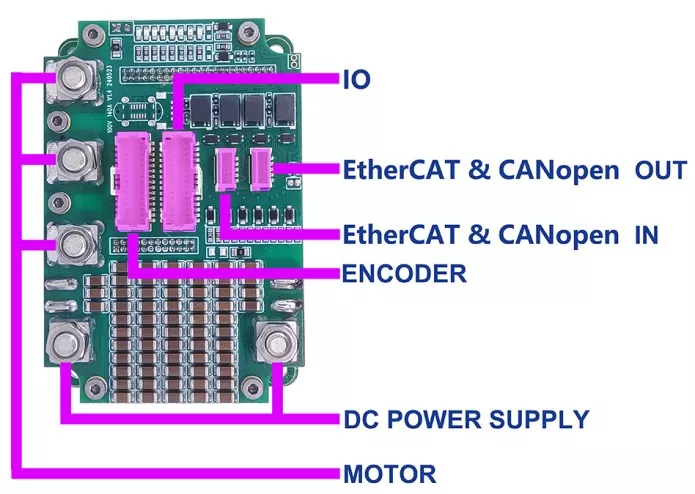

SEA 140A コンパクト DC サーボ ドライブのインターフェイス定義

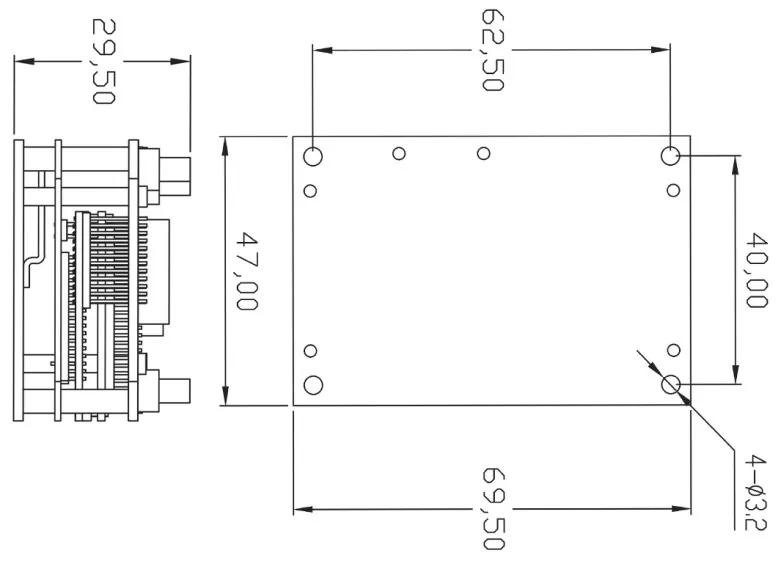

製品サイズ/mm
