高精度DCサーボドライブ

SEA MOTION は、高精度 DC サーボドライブの研究開発と生産を専門とする中国のメーカーです。 2019年以来、当社はモーションコントロール分野に注力し、いくつかの国際的に有名なブランドの代理店として活動してきました。 2022年には自社に研究開発・製造チームを設立し、高精度DCサーボドライブの研究開発・量産を開始します。 2024年に量産を開始し、お客様への納品を開始いたします。 SEA C68 は、リング状の中空コア、高電流容量、複数のインターフェース、高精度を特徴としています。

お問い合わせを送信

製品説明

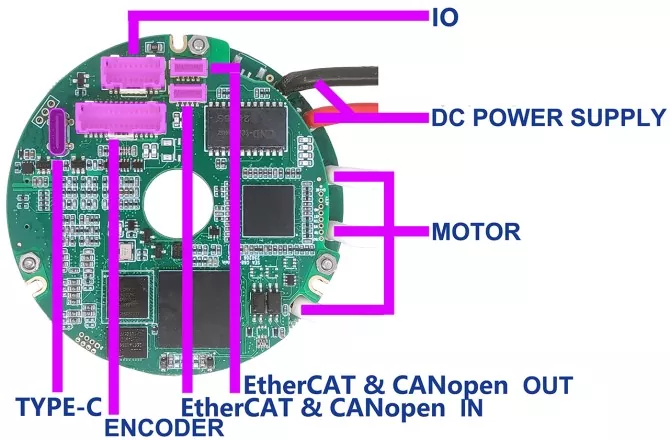

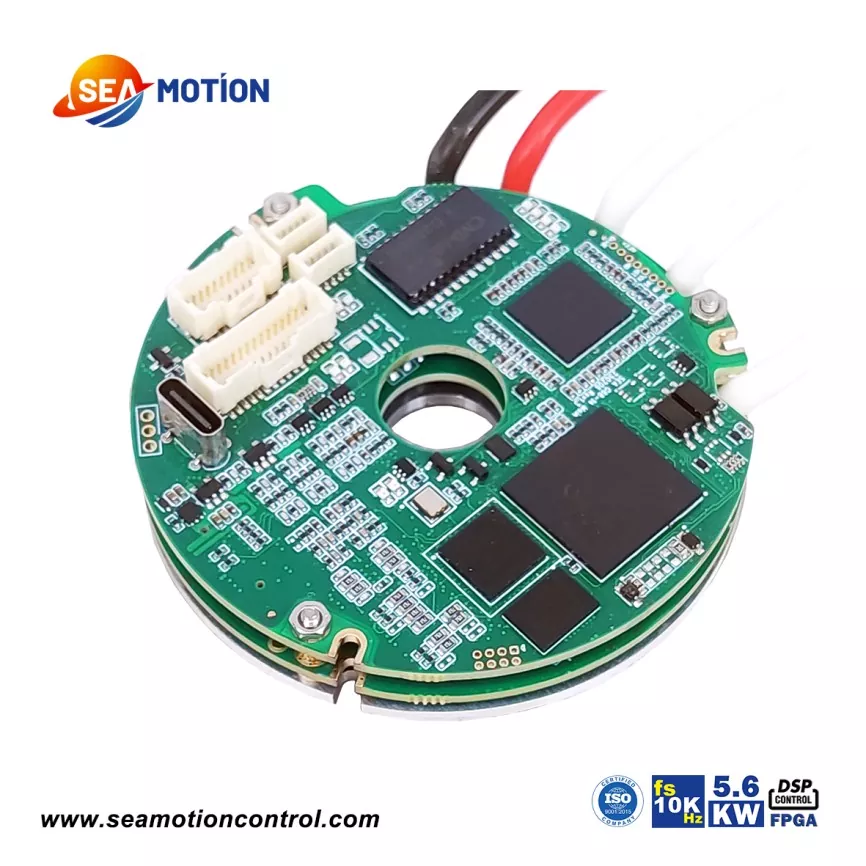

SEA C68 円形高精度 DC サーボドライブは、SEA MOTION 円形シリーズの製品です。すべての SEA MOTION シリーズ製品と同様に、DSP+FPGA アーキテクチャを利用しています。このアーキテクチャは、優れたデータ処理機能を提供します。 SEA C68 は、EtherCAT または CANopen バス通信プロトコルとさまざまな主流エンコーダフィードバックをサポートしています。デジタル入出力に関しては、SEA C68 は 6 つのデジタル入力ポートと 2 つのデジタル出力ポートを備えています。

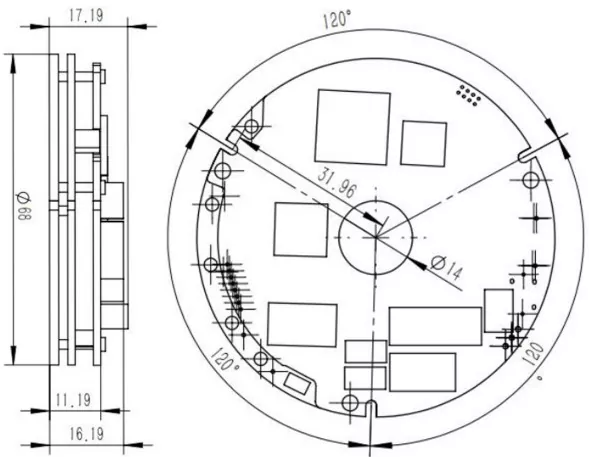

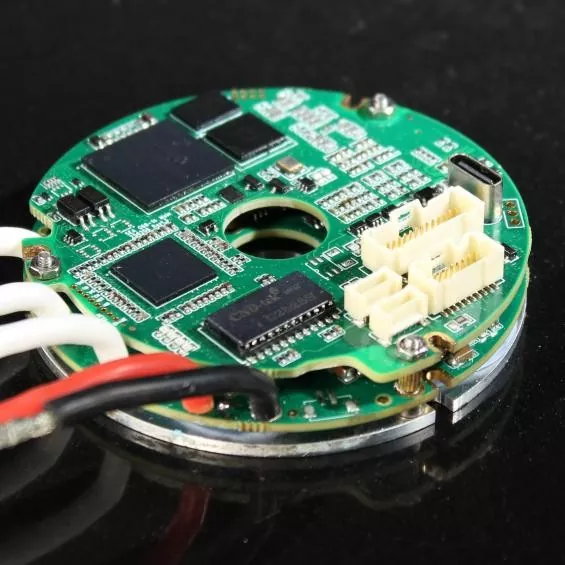

SEA C68は外径68mmの中空構造です。製品は3つの層に分かれています。最下層には、電源コンポーネントを収容する電源モジュールが含まれています。中間層にはドライブモジュールが含まれます。最上層には、さまざまなインターフェイスとともに制御モジュールと通信モジュールが含まれています。

製品パラメータ(仕様)

パラメータ	組織	1/100	3/100	6/100	10/100	15/100	25/100	50/100	70/100	80/80
最小供給電圧	VDC	11
定格電源電圧	VDC	85								65
最大供給電圧	VDC	95								75
最大連続出力	W	80	235	470	800	1125	2000	4000	5600	50000
効率（定格電力）	%	95
最大出力電圧	V	DC リンク電圧の最大 96%
定格直流電流	A	1	3	6	10	15	25	50	70	80
実効連続電流(Ic)	A	0.7	2.1	4.2	7.1	10	17.7	35.3	49.5	56.5
電流ピーク(2*ic)	A	1.4	4.2	8.4	14.2	20	35.4	—	—	—

SEA C68 のバス定格電流は 1 ～ 80 A、連続実効電流は 0.7 ～ 56.5 A、最大連続出力電力は 5600 W です。 SEA C68 の BOM は SEA 1-80A の BOM と同じです。エンコーダのフィードバックタイプに関して、SEA C68 はアブソリュートエンコーダ、インクリメンタルエンコーダ、ホール効果センサー、アナログ信号、およびレゾルバからのフィードバックをサポートしています。 SEA 1-80A と同様に、SEA C68 もインクリメンタル + アブソリュートデュアルフィードバック、またはレゾルバ + アブソリュートデュアルフィードバックをサポートします。

製品の特徴と用途

すべての SEA MOTION シリーズ高精度 DC サーボドライブと同様、SEA C68 はほぼすべてのハイエンド製造分野に適用できます。中空トロイダル設計、最大バス電流 80A、最大連続出力 5600W が特徴です。 SEA C68 は、さまざまなエンコーダフィードバックをサポートし、IO および STO インターフェイスを備え、-45°C までの周囲温度をサポートします。

中空トロイダル設計、小型、高出力を特徴とし、デュアルフィードバックを含むほとんどのエンコーダフィードバックをサポートします。

この製品は、ドライブ製品の性能を評価するための中心的なパラメータである高い帯域幅と直線性を誇ります。
