SEA MOTION リニアモーターは主に 4 つのシリーズに分かれています。

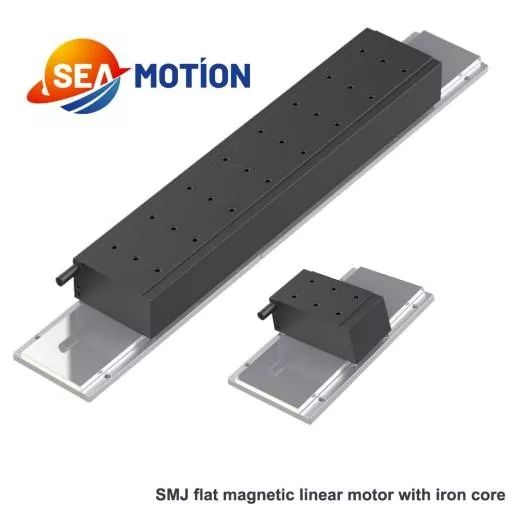

1.SMJシリーズ鉄心付平形磁気リニアモータ

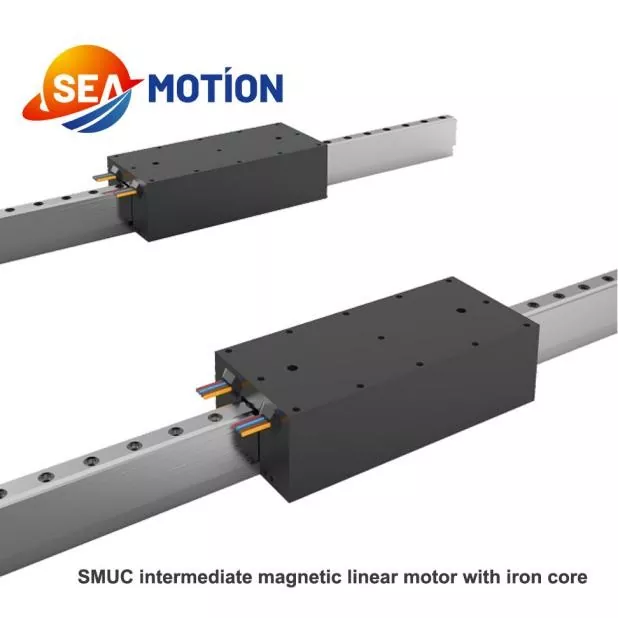

2.SMUCシリーズ鉄心付中間磁気リニアモータ

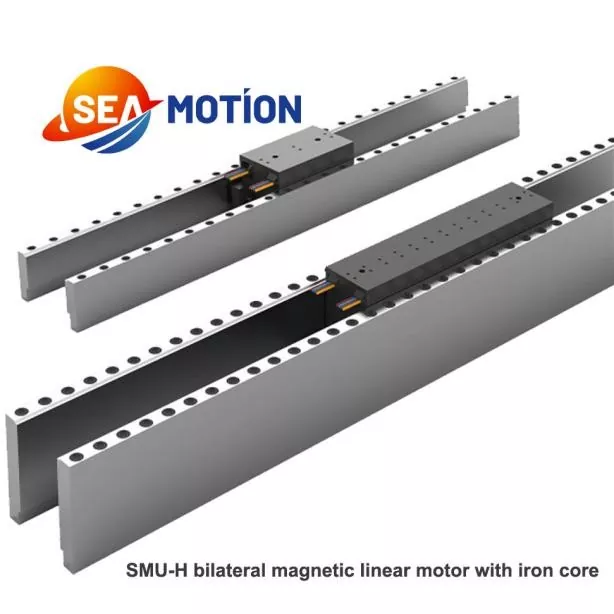

3. SMU-Hシリーズ鉄心付双方向磁気リニアモータ

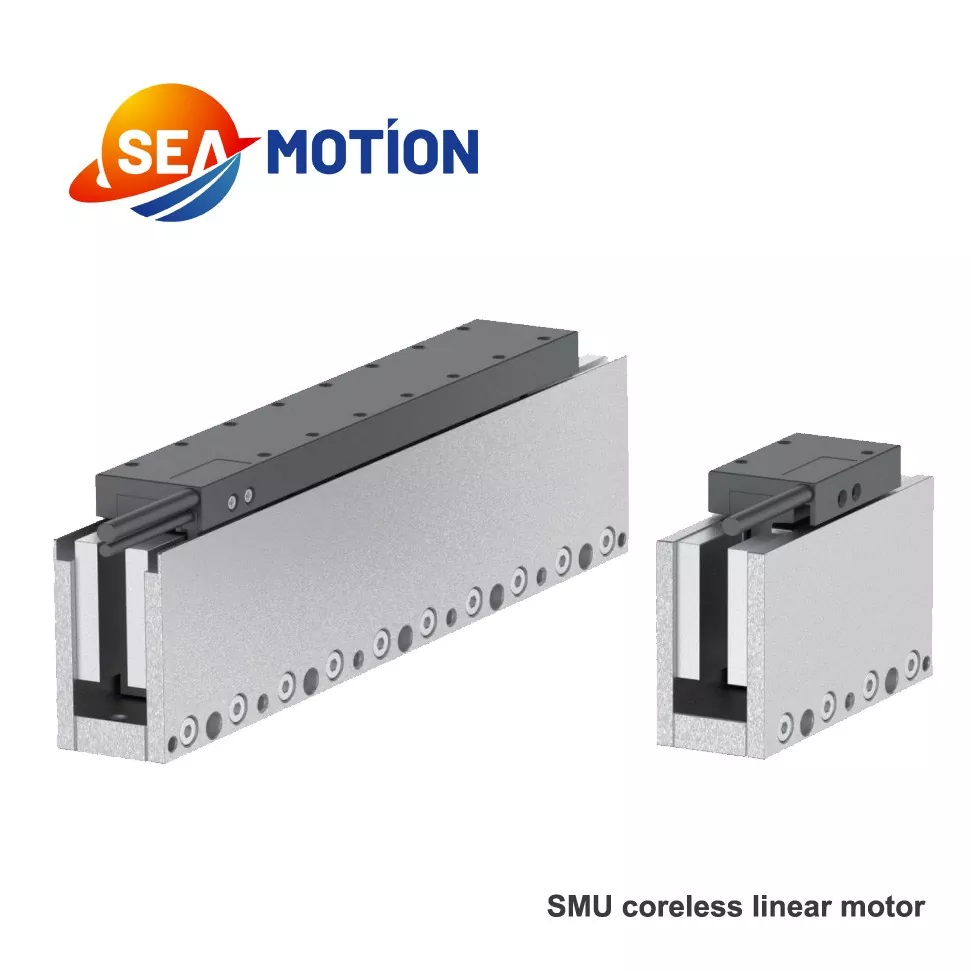

4. SMUシリーズ鉄心なし双方向磁気リニアモータ

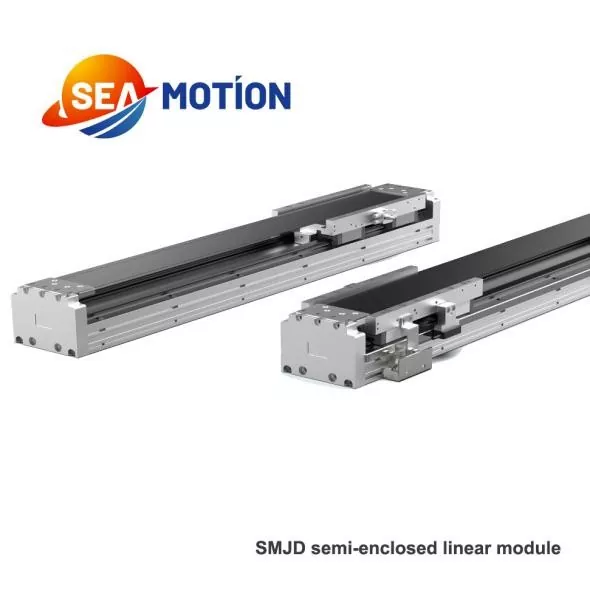

セミクローズドSMJEシリーズもございます。

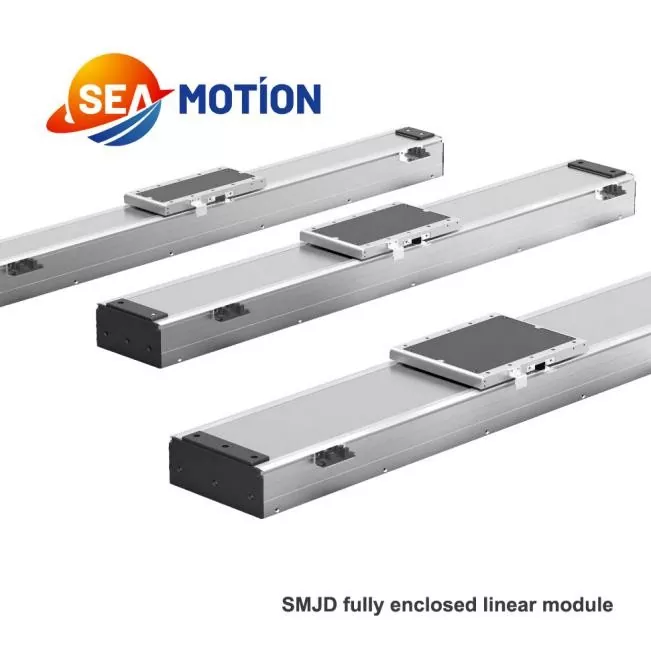

全閉型SMJD

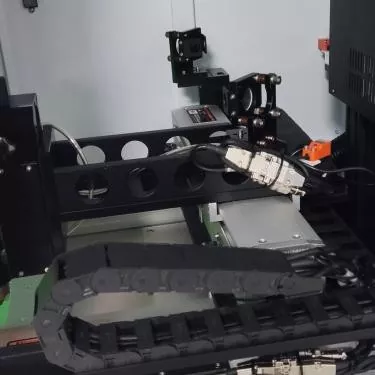

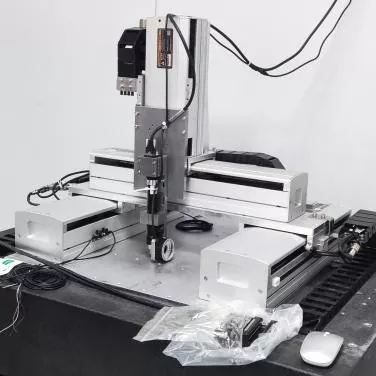

リニアモーターをベースに、高精度レーザー切断装置や視認・検査装置などの各種装置を開発・生産しています。
|
カテゴリ |
パラメータ |
シンボル |
ユニット |
SMU21-78 |
SMU21-138 |
SMU21-198 |
SMU21-258 |
||||
|
|
巻取りタイプ |
— |
— |
N |
S |
N |
S |
N |
S |
N |
S |
|
|
モーターの種類 |
— |
— |
三相同期コアレス 230Vac rms(325Vdc) |
|||||||
|
パフォーマンスパラメータ |
ピーク推力 |
FP |
N |
105 |
210 |
315 |
420 |
||||
|
|
連続推力 |
FC |
N |
30 |
60 |
90 |
120 |
||||
|
|
最大速度@311V |
Vmax |
MS |
18 |
30 |
9 |
18 |
10 |
13 |
7.5 |
18 |
|
|
モーター力定数 |
K |
N/腕 |
20 |
11 |
37.5 |
20 |
33 |
26.5 |
44 |
20 |
|
|
モーター定数 |
S |
N²/W |
21 |
42 |
63 |
84 |
||||
|
電気的パラメータ |
ピーク電流 |
イプ |
腕 |
5.6 |
9.5 |
5.6 |
10.5 |
9.5 |
11.9 |
9.5 |
21 |
|
|
連続電流 |
IC |
腕 |
1.6 |
2.7 |
1.6 |
3 |
2.7 |
3.4 |
2.7 |
6 |
|
|
逆起電力定数 |
ベムフ |
V/(m/s) |
16 |
9.5 |
32 |
16 |
28.5 |
22.5 |
38 |
16 |
|
|
単相抵抗 |
Rph |
Ω |
5.5 |
2 |
11 |
2.8 |
6 |
3.6 |
8 |
1.6 |
|
|
単相インダクタ |
LPH |
mH |
1.9 |
0.7 |
3.85 |
1 |
2.1 |
1.26 |
2.8 |
0.55 |
|
|
電気時定数 |
テ |
MS |
0.35 |
0.35 |
0.35 |
0.35 |
||||
|
熱パラメータ |
最大連続電力 |
パソコン |
W |
49 |
100 |
145 |
195 |
||||
|
|
熱抵抗 |
Rth |
℃/W |
1.73 |
0.85 |
0.58 |
0.45 |
||||
|
機械的パラメータ |
磁気トラック重量 |
うーん |
kg/m |
4.8 |
4.8 |
4.8 |
4.8 |
||||
|
|
コイル重量 |
トイレ |
kg |
0.08 |
0.16 |
0.24 |
0.32 |
||||
|
|
コイルの長さ |
L |
mm |
78 |
138 |
198 |
258 |
||||
|
|
モーターアトラクション |
ファ |
N |
0 |
0 |
0 |
0 |
||||
|
|
磁気ピッチ |
T |
mm |
30 |
30 |
30 |
30 |
||||
直線運動を直接出力し、伝達バックラッシがなく、磨耗がなく、超高精度、超高速加減速を実現するため、ハイエンドの精密モーションコントロールの中核コンポーネントとなります。
リソグラフィー装置のステージとマスクのアライメント: ナノスケールの位置決め、チップ製造プロセスの中核的な推進力
ウェーハの搬送、チップのパッケージング、ソートおよびテーピング: クリーンで塵のない、ミクロンレベルの再現可能な位置決め、高速サイクルタイム
OLED/LCD の切断、ラミネート、検査: 高速、安定、振動のない、ロングストロークの接続
基板穴あけ・レーザー微細穴加工 高精度・高周波往復運動
高速5軸マシニングセンタ、超精密研削盤/旋盤：ボールネジ代替、バックラッシゼロ、加速度2g以上、早送り70m/minで仕上げ面と加工効率が大幅に向上
ガントリーミーリング、レーザー切断/彫刻、スタンピング: 高い動的応答、長いストローク、低メンテナンス
精密金型、光学部品、航空宇宙部品などの超精密加工
リチウム電池：電極積層、打ち抜き、巻回、電解液注入、梱包、外観検査。 ±0.01mmの高精度積層により、生産の加速とエネルギー密度の向上を実現します。
太陽光発電: セルの選別、EL テスト、ストリング溶接機を使用した高精度の位置合わせ。
水素燃料電池およびエネルギー貯蔵モジュール: 精密組み立て
CT/MRI撮影台：低速安定動作、低騒音、超長寿命、正確な往復位置決め
低侵襲手術ロボット、顕微手術操作プラットフォーム: ミリニュートンレベルの力制御、マイクロメートルレベルの位置決め
DNAシークエンシング、生体サンプル分析、精密歯科機器、体外診断機器
高速装着機、ディスペンス機、挿入機、FPCフレキシブル基板接着機
携帯電話・半導体モジュール組立、画像検査、高速仕分け
3D プリンティング、精密金属射出成形のピックアンドプレイス
リニアモーター地下鉄、ライトレール、地下鉄電車: 高い登坂能力、狭い回転半径、低騒音、メンテナンスフリーの運転
磁気浮上列車、インテリジェントリニアモーターカーライン、AGV 高速ハンドリング
駅自動ドア、インテリジェント軌道検査装置
ワークショップ磁気浮上フレキシブルコンベヤライン: 独立したトロリー、可変速およびトラック変更、高速仕分け、無塵クリーンルーム
自動倉庫：高速リフティング、高速仕分け機、インテリジェントエクスプレス仕分け
ミサイル・航空機振動試験スタンド、電磁カタパルトシミュレーション
衛星アンテナの展開、航空宇宙用バルブの精密制御、航空機の負荷試験
大学の精密光学プラットフォーム、ナノスケール測定機器、高温および低温の極限環境モーションプラットフォーム
精密三次元測定機、グレーチング検査台
光学レンズ集光装置およびリソグラフィー装置用の精密変位ステージ
精密印刷・スクリーン印刷・高精度接着装置
サイズ/mm

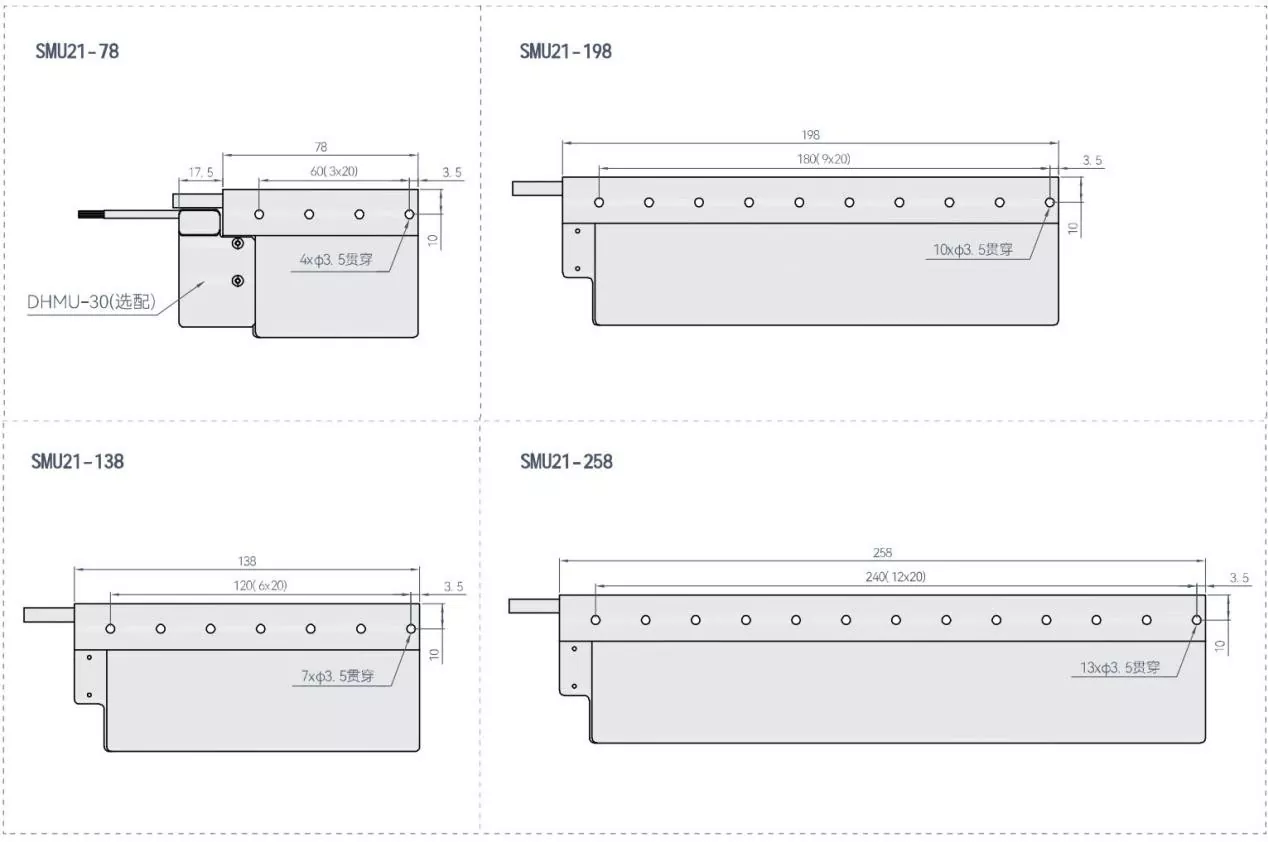

SMU21ムーバサイズ

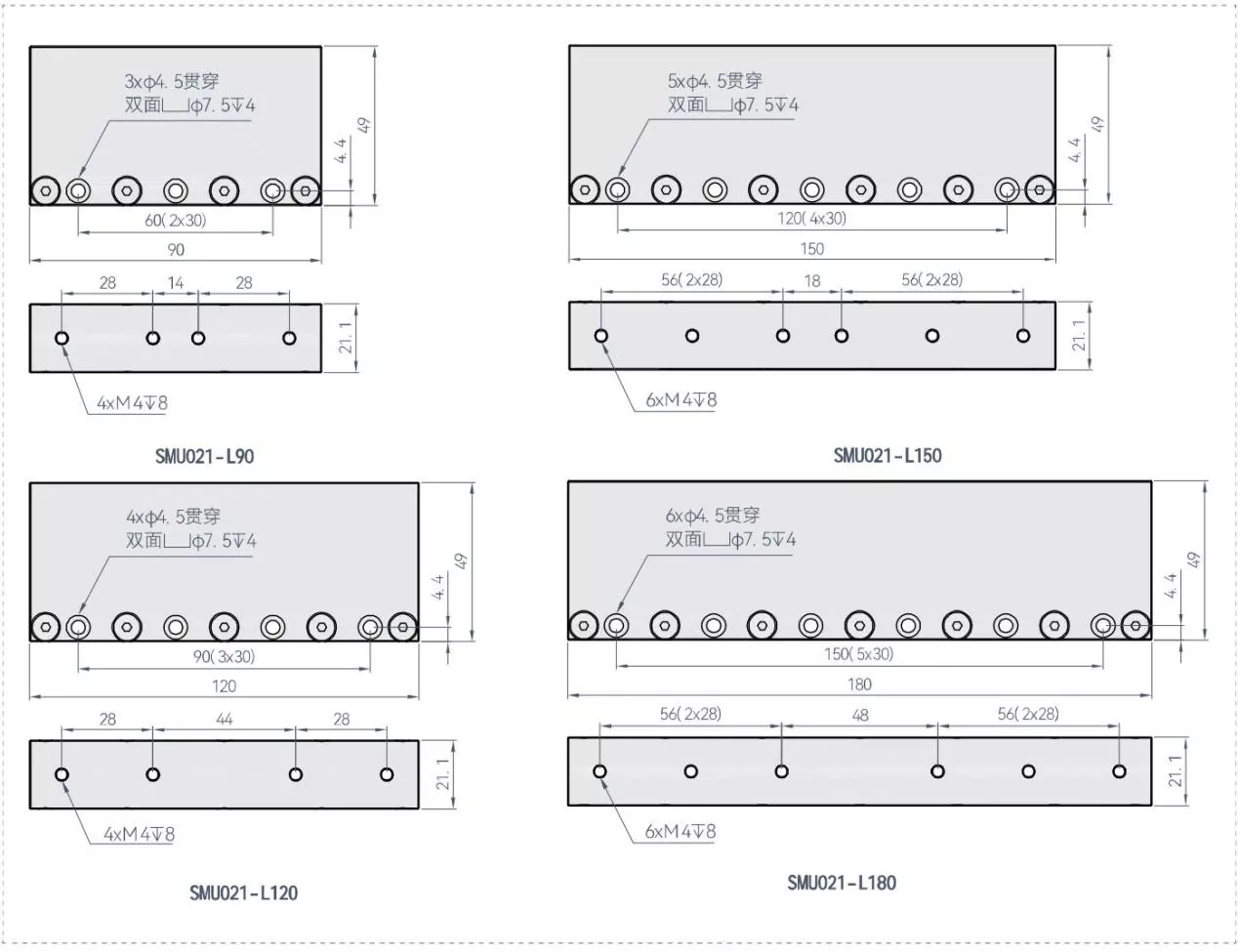

SMU21ステータサイズ

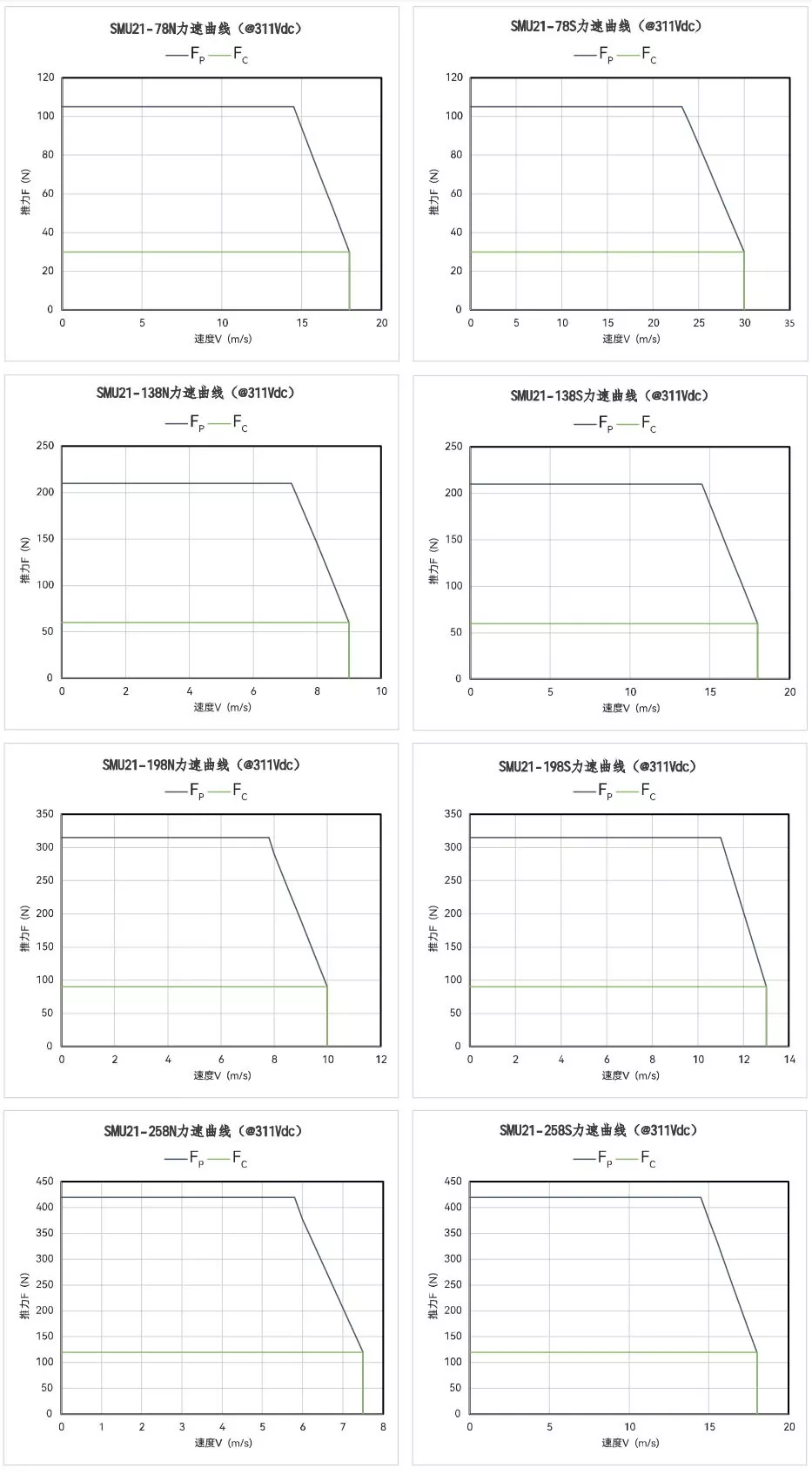

SMU21のF-Vカーブ
